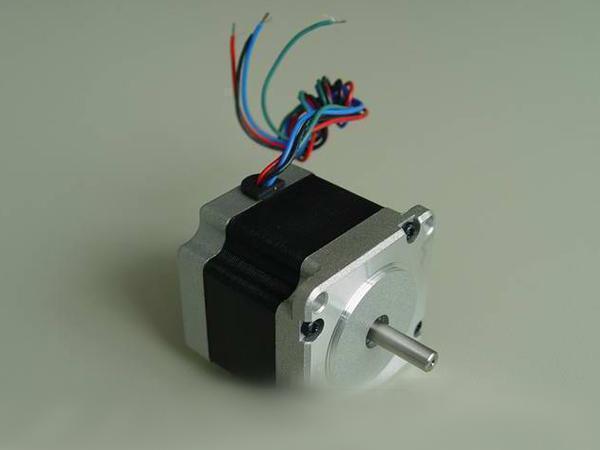

Motore passo-passo ibrido ad elevato momento torcente da 0.9 gradi dimensioni 57mm 2-fasi
Motore passo-passo ibrido ad elevato momento torcente da 0.9° dimensioni57mm(quadrato)
Caratteristiche
Elevata precisione, funzionamento continuo fluente, poco rumore
Applicazioni
Macchinari banche: ATM
Industria trattamento acque: pompa a vite
Industria medica: analizzatore biomedico, analizzatore sangue
Industria tessile: avvolgitori, macchine per maglieria rettilinea, macchine per maglieria circolare
Industria pubblicità: macchina per marcatura, macchina laser, macchina per incisioni, stampante a inchiostro
Industria automazione industriale: PCB, macchinari per test semiconduttori, avvolgitori, macchina per stiratura
Altro: sistemi pagamento metropolitana, ecc.
| Parametro | Specifiche |
| Angolo passo | 0.9° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max. (corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500VDC |
| Resistenza dielettrica | 500VAC per un minuto |
| Gioco radiale albero | 0.02 Max. (450 g- carico) |
| Gioco assiale albero | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 75N (20mmdalla flangia) |
| Forza assiale max. | 15N |
| Modello | Tensione nominale | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta | Numero di conduttori | Inerzia delrotore | Peso | Momento torcente di arresto | Lunghezza | |
| Albero singolo | Doppio albero | V | A | Ω | mH | kg·cm | | g·cm2 | kg | kg·cm | mm |
| FL57STH41-1006MA | FL57STH41-1006MB | 5.7 | 1 | 5.7 | 8 | 3.9 | 6 | 120 | 0.45 | 0.21 | 41 |
| FL57STH41-2006MA | FL57STH41-2006MB | 2.8 | 2 | 1.4 | 2.2 | 3.9 | 6 | ||||
| FL57STH41-3006MA | FL57STH41-3006MB | 1.9 | 3 | 0.63 | 1 | 3.9 | 6 | ||||
| FL57STH41-2804MA | FL57STH41-2804MB | 2 | 2.8 | 0.7 | 2.2 | 5.5 | 4 | ||||
| FL57STH56-1006MA | FL57STH56-1006MB | 7.4 | 1 | 7.4 | 17.5 | 9 | 6 | 300 | 0.7 | 0.4 | 56 |
| FL57STH56-2006MA | FL57STH56-2006MB | 3.6 | 2 | 1.8 | 4.5 | 9 | 6 | ||||
| FL57STH56-3006MA | FL57STH56-3006MB | 2.3 | 3 | 0.75 | 1.9 | 9 | 6 | ||||
| FL57STH56-2804MA | FL57STH56-2804MB | 2.5 | 2.8 | 0.9 | 4.5 | 12 | 4 | ||||
| FL57STH76-1006MA | FL57STH76-1006MB | 8.6 | 1 | 8.6 | 23 | 13.5 | 6 | 480 | 1 | 0.68 | 76 |
| FL57STH76-2006MA | FL57STH76-2006MB | 4.5 | 2 | 2.25 | 5.6 | 13.5 | 6 | ||||
| FL57STH76-3006MA | FL57STH76-3006MB | 3 | 3 | 1 | 2.6 | 13.5 | 6 | ||||
| FL57STH76-2804MA | FL57STH76-2804MB | 3.2 | 2.8 | 1.13 | 5.6 | | | ||||
