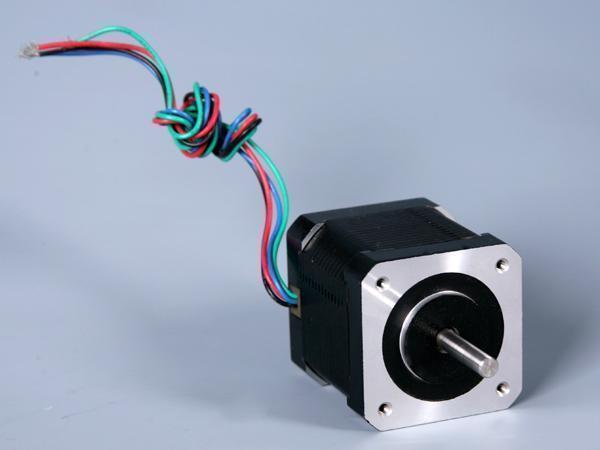

Motore passo-passo ibrido ad elevato momento torcente da 1.8 gradi dimensioni 42mm 2-fasi
Motore passo-passo ibrido ad elevato momento torcente da 1.8° dimensioni42mm
Caratteristiche
Elevata risoluzione, elevata precisione di posizionamento, piccole vibrazioni, elevata coppia
Applicazioni
Industria pubblicità: macchina per marcatura, macchina laser
Industria automazione industriale: PCB, saldatore semiconduttori
Industria medica: pompa siringa, pompa infusione, macchinari per dentisti, analizzatore sangue
Industria sicurezza: televisione a circuito chiuso
Industria tessile: avvolgitori, macchine per maglieria rettilinea
| Parametro | Specifiche |
| Angolo passo | 1.8°. |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max.(corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Resistenza dielettrica | 500V AC per un minuto |
| Gioco radiale | 0.02 Max. (450 g- carico) |
| Gioco assiale | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 28N (20mmdalla flangia) |
| Forza assiale max. | 10N |
| Modello | Tensione nominale | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta | Numero di conduttori | Inerzia delrotore | Peso | Momento torcente diarresto | Lunghezza | |
| Alberosingolo | Doppioalbero | V | A | Ω | mH | Kg·cm | | g·cm2 | kg | g·cm | mm |
| FL42STH25-0404A | FL42STH25-0404B | 9.6 | 0.4 | 24 | 36 | 1.7 | 4 | 20 | 0.15 | 75 | 25 |
| FL42STH33-0956A | FL42STH33-0956B | 4 | 0.95 | 4.2 | 2.5 | 1.6 | 6 | 35 | 0.22 | 120 | 34 |
| FL42STH33-0406A | FL42STH33-0406B | 9.6 | 0.4 | 24 | 15 | 1.6 | 6 | ||||
| FL42STH33-0316A | FL42STH33-0316B | 12 | 0.31 | 38.5 | 21 | 1.6 | 6 | ||||
| FL42STH33-1334A | FL42STH33-1334B | 2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | ||||
| FL42STH38-1206A | FL42STH38-1206B | 4 | 1.2 | 3.3 | 3.2 | 2.6 | 6 | 54 | 0.28 | 150 | 40 |
| FL42STH38-0806A | FL42STH38-0806B | 6 | 0.8 | 7.5 | 6.7 | 2.6 | 6 | ||||
| FL42STH38-0406A | FL42STH38-0406B | 12 | 0.4 | 30 | 30 | 2.6 | 6 | ||||
| FL42STH38-1684A | FL42STH38-1684B | 2.8 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | ||||
| FL42STH47-1206A | FL42STH47-1206B | 4 | 1.2 | 3.3 | 2.8 | 3.17 | 6 | 68 | 0.35 | 200 | 48 |
| FL42STH47-0806A | FL42STH47-0806B | 6 | 0.8 | 7.5 | 6.3 | 3.17 | 6 | ||||
| FL42STH47-0406A | FL42STH47-0406B | 12 | 0.4 | 30 | 25 | 3.17 | 6 | ||||
| FL42STH47-1684A | FL42STH47-1684B | 2.8 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | ||||
| FL42STH60-1206A | FL42STH60-1206B | 7.2 | 1.2 | 6 | 7 | 6.5 | 6 | 102 | 0.5 | 280 | 60 |
