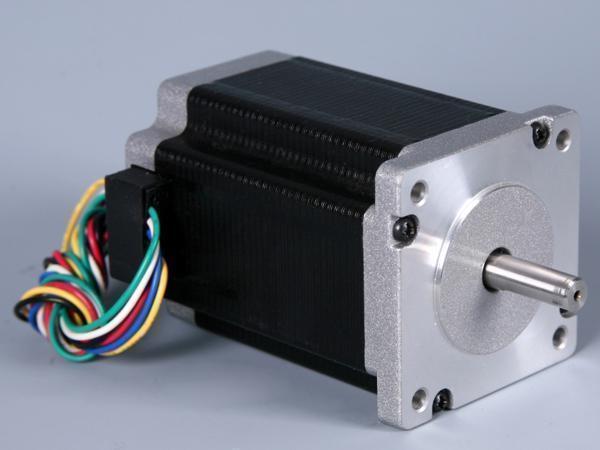

Motore passo-passo ibrido ad elevato momento torcente da 1.8 gradi dimensioni 57mm 2-fasi
Caratteristiche
Grande coppia, elevata precisione, funzionamento continuo fluente
Applicazioni
Industria tessile: avvolgitori, macchine per maglieria rettilinea, macchine per maglieria circolare
Industria medica: analizzatore biomedico, analizzatore sangue
Industria automazione industriale: macchinari per test semiconduttori, avvolgitori, macchina per stiratura
Industria pubblicità: macchina per marcatura, macchina laser, macchina per incisioni, stampante a inchiostro
Industria trattamento acque: pompa a vite
Macchinari banche: ATM
Altro: sistemi pagamento metropolitana, ecc
| Parametro | Specifiche |
| Angolo passo | 1.8° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max.(corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Resistenza dielettrica | 500V AC per un minuto |
| Gioco radiale | 0.02 Max. (450 g- carico) |
| Gioco assiale | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 75N (20mmdalla flangia) |
| Forza assiale max. | 15N |
| Rotazione | CW( Vedere dalla flangia) |
| Modello | Tensione nominale | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta | Numero di conduttori | Inerzia delrotore | Peso | Momento torcente di arresto | Lunghezza | |
| Alberosingolo | Doppioalbero | V | A | Ω | mH | kg·cm | | g·cm2 | kg | kg·cm | mm |
| FL57STH56-1006A | FL57STH56-1006B | 7.4 | 1 | 7.4 | 10 | 9.0 | 6 | 300 | 0.7 | 0.4 | 56 |
| FL57STH56-2006A | FL57STH56-2006B | 3.6 | 2 | 1.8 | 2.5 | 9.0 | 6 | ||||
| FL57STH56-3006A | FL57STH56-3006B | 2.3 | 3 | 0.75 | 1.1 | 9.0 | 6 | ||||
| FL57STH56-2804A | FL57STH56-2804B | 2.5 | 2.8 | 0.9 | 2.5 | 12.6 | 4 | ||||
| FL57STH76-1006A | FL57STH76-1006B | 8.6 | 1 | 8.6 | 14 | 13.5 | 6 | 480 | 1 | 0.68 | 76 |
| FL57STH76-2006A | FL57STH76-2006B | 4.5 | 2 | 2.25 | 3.6 | 13.5 | 6 | ||||
| FL57STH76-3006A | FL57STH76-3006B | 3 | 3 | 1 | 1.6 | 13.5 | 6 | ||||
| FL57STH76-2804A | FL57STH76-2804B | 3.2 | 2.8 | 1.13 | 3.6 | 18.9 | 4 | ||||
