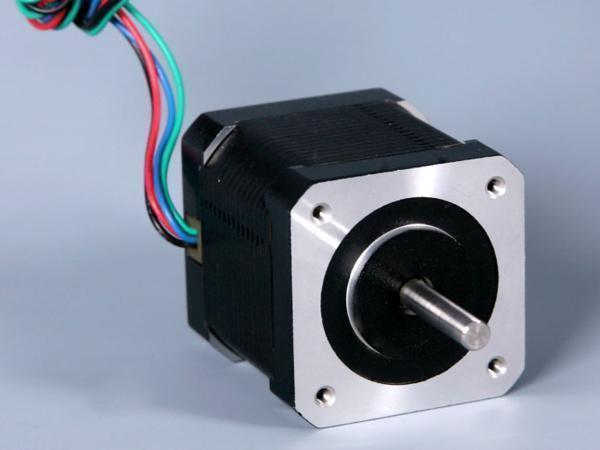

Motore passo-passo ibrido ad elevato momento torcente da 0.9 gradi dimensioni 42mm 2-fasi
Motore passo-passo ibrido ad elevato momento torcente da 0.9° dimensioni42mm
Caratteristiche
Elevata coppia, elevata risoluzione, elevata precisione di posizionamento, piccole vibrazioni
Applicazioni
Industria pubblicità: macchina per marcatura
Industria medica: analizzatore biomedico, analizzatore sangue
| Parametro | Specifiche |
| Angolo passo | 0.9° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max.(corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min.,500VDC |
| Resistenza dielettrica | 500VAC per un minuto |
| Gioco radiale | 0.02 Max. (450 g- carico) |
| Gioco assiale | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 28N (20mmdalla flangia) |
| Forza assiale max. | 10N |
| Modello | Tensione nominale | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta | Numero di conduttori | Inerzia delrotore | Peso | Momento torcente di arresto | Lunghezza | |
| Alberosingolo | Doppio albero | V | A | Ω | mH | kg·cm | | g·cm2 | kg | g·cm | mm |
| FL42STH33-0956MA | FL42STH33-0956MB | 4 | 0.95 | 4.2 | 4 | 1.58 | 6 | 35 | 0.22 | 200 | 33 |
| FL42STH33-0606MA | FL42STH33-0606MB | 6 | 0.6 | 10 | 9.5 | 1.58 | 6 | ||||
| FL42STH33-0316MA | FL42STH33-0316MB | 12 | 0.31 | 38.5 | 33 | 1.58 | 6 | ||||
| FL42STH33-1334MA | FL42STH33-1334MB | 2.8 | 1.33 | 2.1 | 4.2 | 2.2 | 4 | ||||
| FL42STH38-1206MA | FL42STH38-1206MB | 4 | 1.2 | 3.3 | 3.4 | 2.59 | 6 | 54 | 0.28 | 220 | 40 |
| FL42STH38-0806MA | FL42STH38-0806MB | 6 | 0.8 | 7.5 | 6.7 | 2.59 | 6 | ||||
| FL42STH38-0406MA | FL42STH38-0406MB | 12 | 0.4 | 30 | 30 | 2.59 | 6 | ||||
| FL42STH38-1684MA | FL42STH38-1684MB | 2.8 | 1.68 | 1.65 | 3.2 | 3.3 | 4 | ||||
| FL42STH47-1206MA | FL42STH47-1206MB | 4 | 1.2 | 3.3 | 4 | 3.17 | 6 | 68 | 0.35 | 250 | 48 |
| FL42STH47-0806MA | FL42STH47-0806MB | 6 | 0.8 | 7.5 | 10 | 3.17 | 6 | ||||
| FL42STH47-0406MA | FL42STH47-0406MB | 12 | 0.4 | 30 | 38 | 3.17 | 6 | ||||
| FL42STH47-1684MA | FL42STH47-1684MB | 2.8 | 1.68 | 1.65 | 4.1 | 4.4 | 4 | ||||
