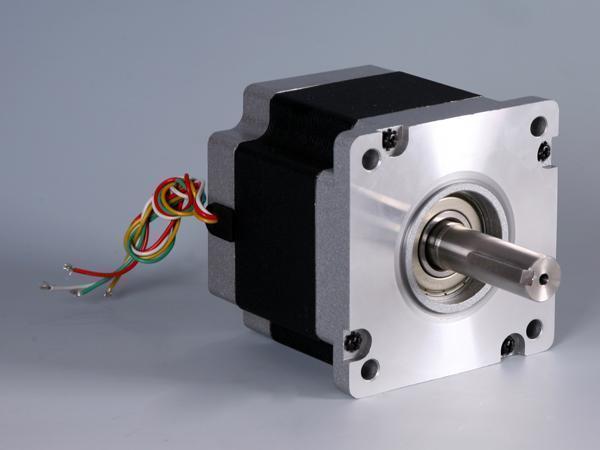

Motore passo-passo ibrido ad elevato momento torcente da 1.8 gradi dimensioni 110mm 2-fasi
Caratteristiche
Elevata precisione, grande coppia, grande forza auto-bloccante
Applicazioni
Industria pubblicità: macchina laser, macchina per incisioni
Industria applicazioni civili: macchina del caffè
Industria medica: stampante per fialette parafarmaceutiche, macchina reggiatrice automatica
Industria tessile: stampa su schermo rotante
Industria veicoli: automobile elettrica
| Parametro | Specifiche |
| Angolo passo | 1.8° |
| Accuratezza angolo passo | ±5% ( Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max.(corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Resistenza dielettrica | 1200VAC, 1s, 5mA |
| Gioco radiale | 0.02 Max. (450g- carico) |
| Gioco assiale | 0.08 Max. (450g- carico) |
| Forza radiale max. | 220N (20mmdalla flangia) |
| Forza assiale max. | 60N |
| Modello | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta | Numero di conduttori | Rotor Inertia | Peso | Momento torcente di arresto | Lunghezza |
| Albero singolo | A | Ω | mH | N·m | # | g·cm2 | kg | kg·cm | mm |
| FL110STH99-5504A | 5.5 | 0.7 | 9.8 | 11.2 | 4 | 5500 | 5 | 3 | 99 |
| FL110STH150-6504A | 6.5 | 0.72 | 12.8 | 21 | 4 | 10900 | 8.4 | 5.9 | 150 |
| FL110STH201-8004A | 8 | 0.67 | 11 | 28 | 4 | 16200 | 11.7 | 7.5 | 201 |
