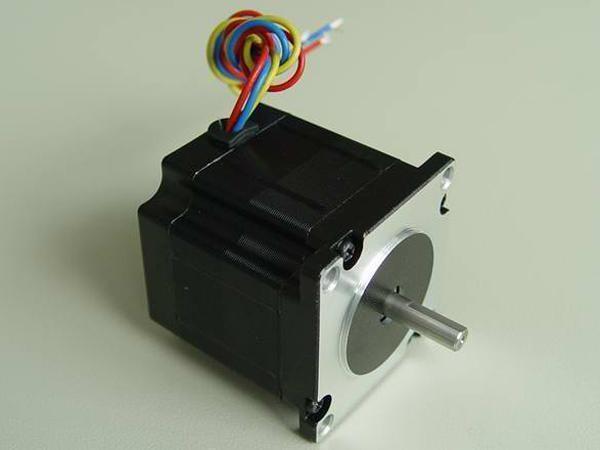

Motore passo-passo ibrido dimensioni 57mm 3-fasi
Caratteristiche
Elevata precisione, nessuna vibrazione a basse frequenze, elevata coppia ad alte frequenza, funzionamento continuo fluente
Applicazioni
Industria tessile: avvolgitori, macchine per maglieria rettilinea, macchine per maglieria circolare
Industria medica: analizzatore biomedico, analizzatore ematologico
Industria automazione industriale: macchinari per test semiconduttori, avvolgitori, macchina per stiratura
Industria pubblicità: macchina per marcatura, macchina laser, macchina per incisioni, stampante a inchiostro
Industria trattamento acque: pompa a vite
Macchinari banche: ATM
Altro: sistemi pagamento metropolitana, ecc
| Parametro | Specifiche |
| Angolo passo | 1.2° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max.(corrente nominale) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500VDC |
| Resistenza dielettrica | 500VAC per un minuto |
| Gioco radiale | 0.02 Max. (450g- carico) |
| Gioco assiale | 0.08 Max. (450g- carico) |
| Forza radiale max. | 75N (20mmdalla flangia) |
| Forza assiale max. | 15N |
| Classe di isolamento | F |
| Modello | Voltaggio per fase | Induttanza per fase | Resistenza per fase | Corrente per fase | Momento torcente ditenuta | Momento torcente diarresto | Inerzia delrotore | Peso | Lunghezza |
| unità | V | mH | Ω | A | N·m | N·cm | g·cm2 | kg | mm |
| FL573P42-5206A | 6.76 | 1.4 | 1.3 | 5.2 | 0.45 | 2.1 | 110 | 0.45 | 42 |
| FL573P56-5606A | 4 | 1.7 | 0.7 | 5.6 | 0.90 | 4 | 300 | 0.75 | 56 |
| FL573P79-5806A | 6 | 2.4 | 1.05 | 5.8 | 1.5 | 6.8 | 480 | 1.10 | 79 |
