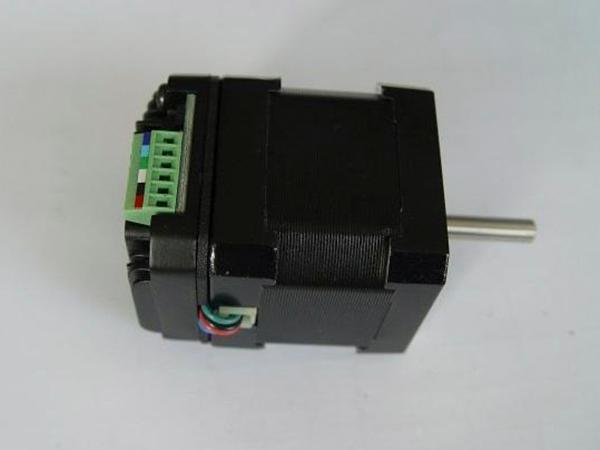

Motore passo-passo ibrido integrato da 1.8 gradi dimensioni 42mm 2-fasi
Motore passo-passo ibrido integrato da 1.8° dimensioni42mm
Questo motore passo-passo bifase adotta un driver integrato che presenta piccolo volume e forte capacità di guida. Il driver può funzionare anche separatamente.
Applicazioni
Industria sicurezza: televisione a circuito chiuso
Industria pubblicità: macchina per marcatura, macchina laser
Industria tessile: avvolgitori, macchine per maglieria rettilinea
Industria automazione industriale: PCB, saldatore semiconduttori
Industria medica: pompa siringa, pompa infusione, macchinari per dentisti, analizzatore sangue
| Parametro | Specifiche |
| Angolo passo | 1.8° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% (20℃) |
| Accuratezza induttanza | ±20% (1kHz) |
| Aumento di temperatura | 80℃ Max. (corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min.,500VDC |
| Resistenza dielettrica | 500VAC per un minuto |
| Gioco radiale | 0.02 Max. (450 g- carico) |
| Gioco assiale | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 28N (20mmdalla flangia) |
| Forza assiale max. | 10N |
| Modello | Tensione nominale | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta | Numero di conduttori | Inerzia delrotore | Peso | Momento torcente di arresto | Lunghezza |
| Albero singolo | V | A | Ω | mH | kg·cm | | g·cm2 | kg | g·cm | mm |
| FL42STH33-1334A-IE2 | 2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | 35 | 0.22 | 120 | 33.5 |
| FL42STH38-1684A-IE4 | 2.8 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | 54 | 0.28 | 150 | 39.5 |
| FL42STH47-1684A-IE4 | 2.8 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | 68 | 0.35 | 200 | 47.5 |
