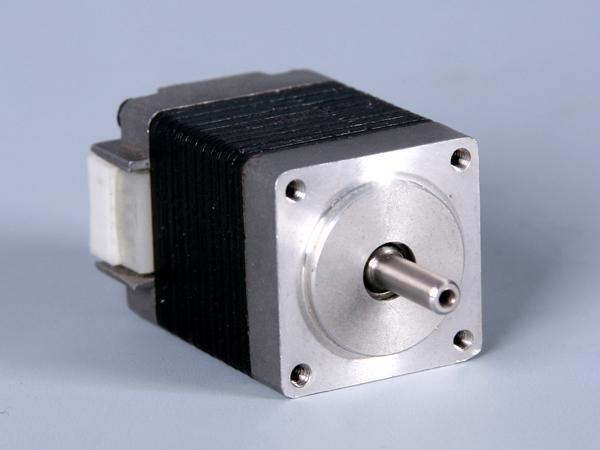

Motore passo-passo ibrido ad elevato momento torcente da 1.8 gradi dimensioni 20mm 2-fasi
Motore passo-passo ibrido ad elevato momento torcente da 1.8° dimensioni20mm
Caratteristiche
Piccole dimensioni, molto liscia, bassa inerzia
Applicazioni
Industria strumenti scientifici: strumenti ottici
Industria medica: macchinari per scannerizzazione
Industria macchinari comunicazione: TV satellitare mobile
| Parametro | Specifiche |
| Angolo passo | 1.8° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max. (corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃ ~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Resistenza dielettrica | 500V AC per un minuto |
| Gioco radiale | 0.02 Max. (450 g- carico) |
| Gioco assiale | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 20N |
| Forza assiale max. | 2N |
| Modello | Tensione nominale | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta | Numero di conduttori | Inerzia delrotore | Peso | Lunghezza |
| Alberosingolo | V | A | Ω | mH | g·cm | | kg·m2 | kg | mm |
| FL20STH30-0604A | 3.9 | 0.6 | 6.5 | 1.7 | 180 | 4 | 2.0×10-7 | 0.06 | 30 |
| FL20STH33-0604A | 3.9 | 0.6 | 6.5 | 1.7 | 180 | 4 | 2.0×10-7 | 0.06 | 33 |
| FL20STH42-0804A | 4.32 | 0.8 | 5.4 | 1.5 | 300 | 4 | 3.6×10-7 | 0.08 | 42 |
