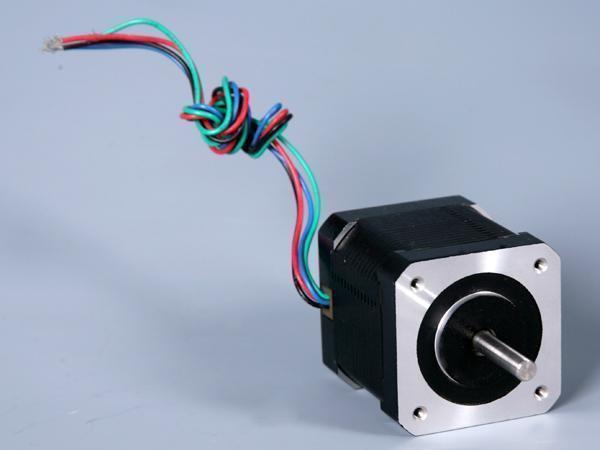

Motore passo-passo ibrido ad elevato momento torcente da 3.6 gradi dimensioni 42mm 2-fasi
Caratteristiche
Rapida accelerazione, piccolo momento di inerzia, poco rumore, piccole vibrazioni
Applicazioni
Industria tessile: avvolgitori, macchine per maglieria rettilinea
Industria sicurezza: televisione a circuito chiuso
Industria medica: pompa siringa, pompa infusione, macchinari per dentisti, analizzatore sangue
Industria automazione industriale: PCB, saldatore semiconduttori
Industria pubblicità: macchina per marcatura, macchina laser
| Parametro | Specifiche |
| Angolo passo | 3.6° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max.(corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500VDC |
| Resistenza dielettrica | 500V AC per un minuto |
| Gioco radiale | 0.02 Max. (450 g- carico) |
| Gioco assiale | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 28N (20mmdalla flangia) |
| Forza assiale max. | 10N |
| Modello | Tensione nominale | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta | Numero di conduttori | Inerzia delrotore | Peso | Momento torcente diarresto | Lunghezza | |
| Albero singolo | Doppio albero | V | A | Ω | mH | g·cm | | g·cm2 | kg | g·cm | mm |
| FL42ST33-0114DA | FL42ST33-0114DB | 14 | 0.114 | 123 | 130 | 780 | 4 | 20 | 0.2 | 150 | 34 |
| FL42ST33-0156DA | FL42ST33-0156DB | 15 | 0.15 | 100 | 60 | 500 | 6 | 20 | 0.2 | 150 | 34 |
| FL42ST33-0954DA | FL42ST33-0954DB | 9.31 | 0.095 | 98 | 200 | 530 | 4 | 20 | 0.20 | 150 | 34 |
| FL42ST38-0954DA | FL42ST38-0954DB | 9.98 | 0.095 | 105 | 330 | 700 | 4 | 23 | 0.23 | 150 | 38 |
