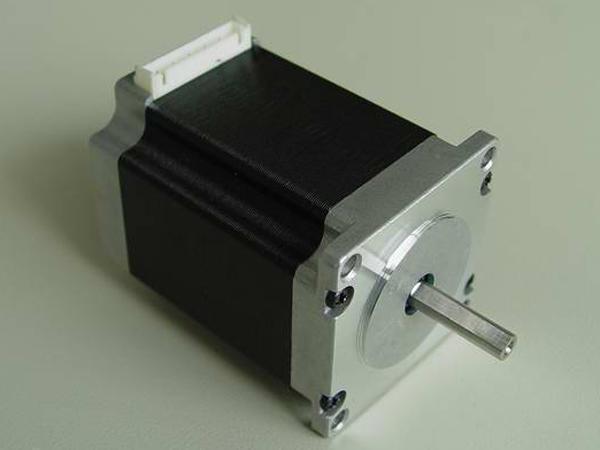

Motore passo-passo ibrido da 1.8 gradi dimensioni 57mm 2-fasi
Motore passo-passo ibrido Nema 23 2-fasi
Caratteristiche
Elevata accelerazione, piccolo momento di inerzia, elevata precisione
Applicazioni
Industria medica: analizzatore biomedico, analizzatore sangue
Industria tessile: avvolgitori, macchine per maglieria rettilinea, macchine per maglieria circolare
Industria pubblicità: macchina per marcatura, macchina laser, macchina per incisioni, stampante a inchiostro
Industria automazione industriale: PCB, macchinari per test semiconduttori, avvolgitori, macchina per stiratura
Industria trattamento acque: pompa a vite
Macchinari banche: ATM
Altro: sistemi pagamento metropolitana, ecc
| Parametro | Specifiche |
| Angolo passo | 1.8° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max. (corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Resistenza dielettrica | 500V AC per un minuto |
| Gioco radiale | 0.02 Max. (450 g- carico) |
| Gioco assiale | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 75N (20mmdalla flangia) |
| Forza assiale max. | 15N |
| Modello | Tensione nominale | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta | Numero di conduttori | Inerzia delrotore | Peso | Momento torcente di arresto | Lunghezza | |
| Alberosingolo | Doppioalbero | V | A | Ω | mH | kg·cm | | g·cm2 | kg | kg·cm | mm |
| FL57ST41-1106A | FL57ST41-1106B | 4 | 1.1 | 3.6 | 3.6 | 2.88 | 6 | 57 | 0.54 | 0.18 | 41 |
| FL57ST41-0406A | FL57ST41-0406B | 12 | 0.4 | 30 | 30 | 2.88 | 6 | ||||
| FL57ST41-1564A | FL57ST41-1564B | 2.8 | 1.56 | 1.8 | 3.6 | 4.0 | 4 | ||||
| FL57ST51-0856A | FL57ST51-0856B | 6 | 0.85 | 7.1 | 9 | 4.97 | 6 | 110 | 0.60 | 0.35 | 51 |
| FL57ST51-0426A | FL57ST51-0426B | 12 | 0.42 | 29 | 36 | 4.97 | 6 | ||||
| FL57ST51-2804A | FL57ST51-2804B | 2.38 | 2.8 | 0.85 | 2.1 | 6.9 | 4 | ||||
| FL57ST56-1206A | FL57ST56-1206B | 6 | 1.2 | 5 | 8 | 6.05 | 6 | 135 | 0.65 | 0.42 | 56 |
| FL57ST56-0606A | FL57ST56-0606B | 12 | 0.6 | 20 | 32 | 6.05 | 6 | ||||
| FL57ST56-2554A | FL57ST56-2554B | 2.8 | 2.55 | 1.1 | 3.6 | 8.4 | 4 | ||||
| FL57ST76-1506A | FL57ST76-1506B | 5.4 | 1.5 | 3.6 | 6 | 9 | 6 | 200 | 0.95 | 0.72 | 76 |
| FL57ST76-0686A | FL57ST76-0686B | 12 | 0.68 | 17.7 | 30 | 9 | 6 | ||||
| FL57ST76-3304A | FL57ST76-3304B | 2.7 | 3.3 | 0.85 | 3 | 12.5 | 4 | ||||
