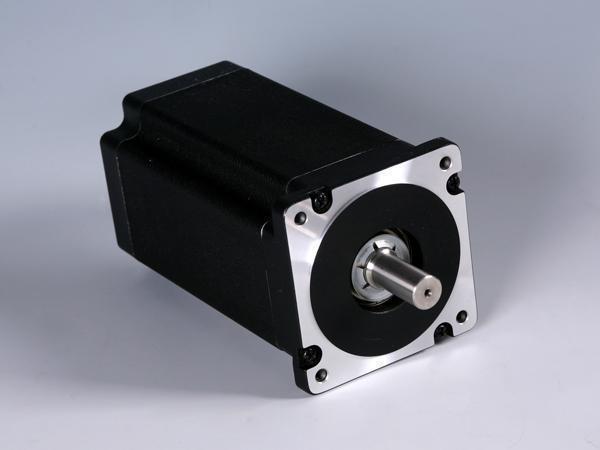

Motore passo-passo ibrido ad elevato momento torcente da 1.8 gradi dimensioni 86mm 2-fasi
Caratteristiche
Elevata precisione, grande coppia, basso rumore
Applicazioni
Industria nuove energie: Macchinari solari
Industria applicazioni civili: macchina del caffè
Industria comunicazione: apparecchio di tracciamento
Industria strumenti scientifici: utenze ultrasoniche
Industria medica: stampante per fialette parafarmaceutiche
Industria tessile: macchine per maglieria rettilinea, macchina da cucire industriale
Industria pubblicità: macchina laser, macchina per incisioni, macchina per imballaggi, macchina per piegare lettere
Industria automazione industriale: centro di lavoro CNC, avvolgitore, macchina spelafili, macchina da taglio a diamante, sega elettrica per metalli
| Parametro | Specifiche |
| Angolo passo | 1.8° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max. (corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min. ,500V DC |
| Resistenza dielettrica | 820V AC, 1s, 3mA |
| Gioco radiale albero | 0.02 Max. (450 g- carico) |
| Gioco assiale albero | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 220N (20mm dalla flangia) |
| Forza assiale max. | 60N |
| Modello | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta(Bipolar) | Numero di conduttori | Inerzia del rotore | Peso | Momento torcente di arresto | Diametro albero in uscita | Lunghezza | |
| Albero singolo | Doppio albero | A | Ω | mH | Kg·cm | # | g·cm2 | kg | kg·cm | mm | mm |
| FL86STH65 -5904A | FL86STH65 -5904B | 5.9 | 0.29 | 1.7 | 33 | 4 | 1000 | 1.7 | 0.8 | 12 | 65 |
| FL86STH65 -2808A | FL86STH65 -2808B | 2.8 | 1.3 | 3.9 | 33 | 8 | |||||
| FL86STH80 -5504A | FL86STH80 -5504B | 5.5 | 0.42 | 3.5 | 45 | 4 | 1400 | 2.3 | 1.2 | 12.7 | 80 |
| FL86STH80 -4208A | FL86STH80 -4208B | 4.2 | 0.8 | 3.5 | 45 | 8 | |||||
| FL86STH118 -6004A | FL86STH118 -6004B | 6 | 0.5 | 6.0 | 85 | 4 | 2700 | 3.8 | 2.4 | 12.7 | 118 |
| FL86STH118 -4208A | FL86STH118 -4208B | 4.2 | 1.2 | 6.5 | 85 | 8 | |||||
| FL86STH156 -6204A | FL86STH156 -6204B | 6.2 | 0.72 | 9 | 122 | 4 | 4000 | 5.3 | 3.6 | 15.875 | 156 |
| FL86STH156 -4208A | FL86STH156 -4208B | 4.2 | 1.46 | 8.68 | 122 | 8 | |||||
