1. Introduzione prodotto
Componenti basilari
Chip principale, circuito del transistor per alimentazione inverter, circuito controllo delle funzioni, circuito di protezione, circuito controllo velocità

Principio di funzionamento
La posizione istantanea del rotore viene rilevata dai sensori a effetto Hall. La sequenza dei transistor di alimentazione all’interno dell’inverter può essere determinata dagli avvolgimenti dello statore. La corrente passa nella bobina del motore generando un campo magnetico nella direzione della corrente oppure in rotazione opposta. Questo campo magnetico interagisce coi magneti del rotore permettendo a quest’ultimo di ruotare in senso orario o anti-orario.

2. Certificazioni
Il nostro motore senza spazzole (brushless) è in linea con gli standard CE e RoHS. Possiamo anche applicare la certificazione UL su richiesta del cliente.

3. Accessori opzionali
Il motore può essere equipaggiato con trasmissione, encoder, freni, driver esterno e integrato. L’albero in uscita può montare puleggia o ingranaggi. Per le guide vengono montanti dei connettori. Forma, lunghezza e diametro dell’albero, lunghezza e colore delle guide possono essere personalizzate.

4. Note
A. Selezionare il driver a seconda della tensione di utilizzo del motore. Il voltaggio dovrà essere scelto entro l’intervallo del driver.
B. La corrente di picco del driver selezionato deve avere valore circa uguale o superiore a quello calcolato con la formula: Corrente di picco = Potenza nominale×4/Tensione nominale.
C. Essendo il driver caratterizzato da impostazioni di velocità e controllo PI, bisogna far corrispondere il numero di poli e la velocità massima. È meglio se il driver viene consigliato dal nostro staff tecnico.
D. Le guide ad avvolgimento del motore possono interferire con le linee del segnale Hall, perciò bisogno separarle tramite cavi. Quando la guida è più lunga di500mmè consigliato di usare un cavo schermato per separarlo dalla linea del segnale Hall.

Prodotti Correlati

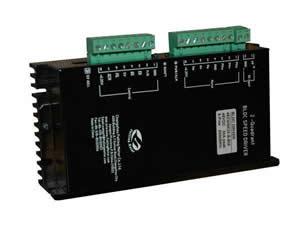

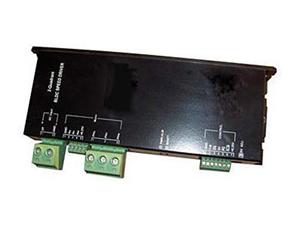

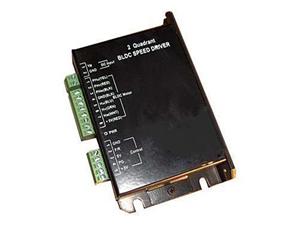

Driver per macchinario elettrico senza spazzole (brushless) | Driver del motore senza spazzole | Driver per macchina con motore senza spazzole | Driver per dispositivo elettrico senza spazzole
