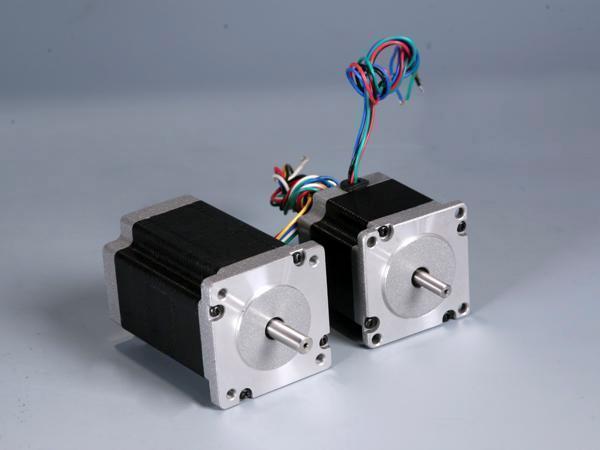

Motore passo-passo ibrido ad elevato momento torcente da 1.8 gradi dimensioni 60mm 2-fasi
Caratteristiche
Grande coppia, elevata precisione, ottime proprietà a bassa velocità
Applicazioni
Industria automazione industriale: centro di lavoro CNC, macchina spelafili, miscelatore vernice
Industria pubblicità: macchina laser, macchina per incisioni, macchina per imballaggi
Industria nuove risorse energetiche: Sistema di tracciamento a pannelli solari
| Parametro | Specifiche |
| Angolo passo | 1.8° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃ Max.(corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Resistenza dielettrica | 500V AC per un minuto |
| Gioco radiale | 0.02 Max. (450 g- carico) |
| Gioco assiale | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 75N (20mmdalla flangia) |
| Forza assiale max. | 15N |
| Modello | | Tensione nominale | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente di tenuta | Numero di conduttori | Inerzia delrotore | Peso | Momento torcente di arresto | Lunghezza | |
| Alberosingolo | Doppio albero | | V | A | Ω | mH | kg·cm | | g·cm2 | kg | kg·cm | mm |
| FL60STH45-2008AF | FL60STH45-2008BF | Unipolare | 3 | 2 | 1.5 | 2 | 7.8 | 8 | 275 | 0.6 | 0.5 | 47 |
| In parallele | 2.1 | 2.8 | 0.75 | 2 | 11 | |||||||
| In serie | 4.2 | 1.4 | 3.0 | 8 | 11 | |||||||
| FL60STH56-2008AF | FL60STH56-2008BF | Unipolare | 3.6 | 2 | 1.8 | 3.6 | 11.7 | 8 | 400 | 0.77 | 0.7 | 56 |
| In parallele | 2.52 | 2.8 | 0.9 | 3.6 | 16.5 | |||||||
| In serie | 5.04 | 1.4 | 3.6 | 14.4 | 16.5 | |||||||
| FL60STH65-2008AF | FL60STH65-2008BF | Unipolare | 4.8 | 2 | 2.4 | 4.6 | 15 | 8 | 570 | 1.2 | 0.9 | 67 |
| In parallele | 3.36 | 2.8 | 1.2 | 4.6 | 21 | |||||||
| In serie | 6.72 | 1.4 | 4.8 | 18.4 | 21 | |||||||
| FL60STH86-2008AF | FL60STH86-2008BF | Unipolare | 6 | 2 | 3 | 6.8 | 22 | 8 | 840 | 1.4 | 1.0 | 88 |
| In parallele | 4.17 | 2.8 | 1.5 | 6.8 | 31 | |||||||
| In serie | 8.4 | 1.4 | 6 | 27.2 | 31 | |||||||
