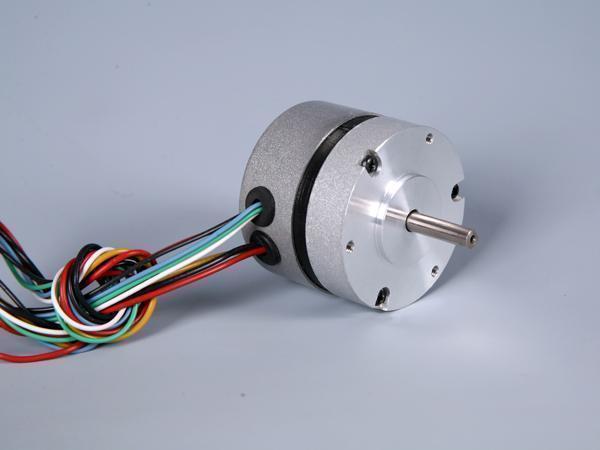

Motore senza spazzole (brushless) 57mm
Caratteristiche
Ottima stabilità, elevato rapporto qualità-prezzo, bassa rumorosità, ampio intervallo di regolazione della velocità
Applicazioni
Industria automazione industriale: Macchine per avvolgimento, porte automatiche
Industria pubblicità: Macchina per progettazione rapida
Industria trattamento delle acque: Pompe
Industria comunicazioni: Antenne satellitari marine
Industria strumenti scientifici: Strumentazione per analisi qualitativa del carbone
Industria alimentare: Macchina per gelato
Industria applicazioni civili: Tagliaerba, ecc.
| Connessione | Delta |
| Angolo effetto hall | 120 gradi di angolo elettrico |
| Terminazione albero | 0.025mm |
| Gioco radiale | 0.025mm a460g |
| Gioco estremità finale | 0.025mm a4000g |
| Forza radiale max. | 75N a20mmdalla flangia |
| Forza assiale max. | 15N |
| Classe di isolamento | Classe B |
| Resistenza dielettrica | 500V DC per un minuto |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| No. | Colore corrispondente | Linee No. | Funzione | Nota |
| 1 | Rosso | UL1430 AWG26 | Vcc | Fornire tensione per sensori hall |
| 2 | Blu | Hall A | | |
| 3 | Verde | Hall B | | |
| 4 | Bianco | Hall C | | |
| 5 | Nero | GND | A terra per sensori hall | |
| 6 | Giallo | UL1430 AWG20 | Fase A | |
| 7 | Rosso | Fase B | | |
| 8 | Nero | Fase C | |

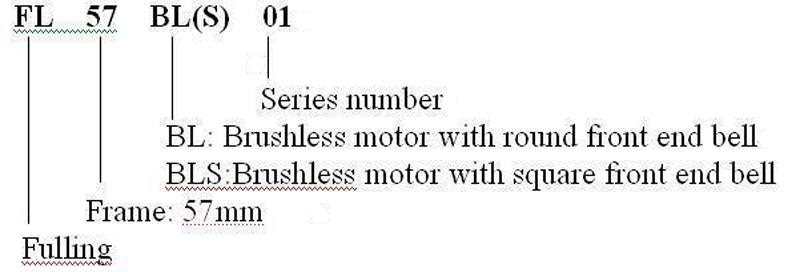

| Modello | FL57BL(S)005 | FL57BL(S)01 | FL57BL(S)02 | FL57BL(S)03 | FL57BL(S)04 |
| Numero di poli | 4 | ||||
| Numero di fasi | 3 | ||||
| Tensione nominale VDC | 36 | ||||
| Velocità nominale RPM | 4400 | 4000 | 4300 | 4000 | 4000 |
| Momento torcente nominale N·m | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| Potenza nominaleW | 25 | 46 | 99 | 138 | 184 |
| Momento torcente massimo N·m | 0.16 | 0.39 | 0.7 | 1 | 1.27 |
| Corrente massima A | 3.5 | 6.8 | 11.5 | 16.5 | 20.5 |
| Resistenza da fase a fase Ω | 4.3 | 1.63 | 0.64 | 0.45 | 0.33 |
| Induttanza da fase a fasem H | 8.6 | 4.39 | 2 | 1.5 | 0.95 |
| Momento torcente costante | 0.052 | 0.06 | 0.060 | 0.063 | 0.063 |
| Costante di Back-EMF V/KRPM | 3.8 | 4.5 | 4.45 | 4.8 | 4.6 |
| Inerzia del rotore g·cm2 | 30 | 75 | 119 | 173 | 230 |

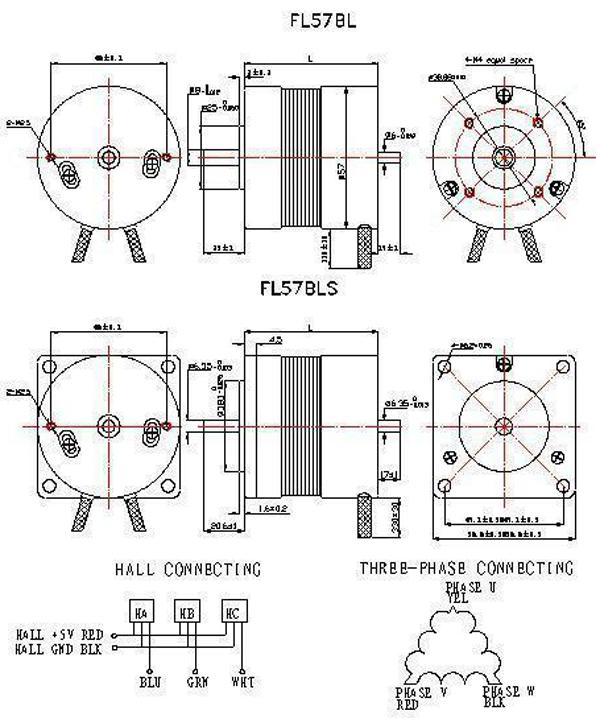

| Lunghezza(L) mm | 43.6 | 53.6 | 73.6 | 93.6 | 113.6 |
| Peso kg | 0.33 | 0.44 | 0.72 | 0.95 | 1.2 |
FL57BL(S)005/01/02/03
| HA | HB | HC | U | V | W |
| 1 | 1 | 0 | X | L | H |
| 0 | 1 | 0 | H | L | X |
| 0 | 1 | 1 | H | X | L |
| 0 | 0 | 1 | X | H | L |
| 1 | 0 | 1 | L | H | X |
| 1 | 0 | 0 | L | X | H |
| HA | HB | HC | U | V | W |
| 0 | 0 | 1 | X | H | L |
| 0 | 1 | 1 | H | X | L |
| 0 | 1 | 0 | H | L | X |
| 1 | 1 | 0 | X | L | H |
| 1 | 0 | 0 | L | X | H |
| 1 | 0 | 1 | L | H | X |
