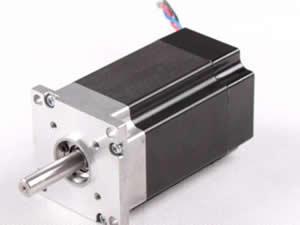

Motore passo-passo magnetico senza spazzole 57mm
Caratteristiche
Elevata densità di potenza, elevato momento torcente e basso rumore.
| Connessione | Stella |
| Angolo distribuzione hall | 120 gradi di angolo elettrico |
| Terminazione albero | 0.025mm |
| Gioco radiale | 0.025mm a 460g |
| Gioco estremità finale | 0.025mm a 4000g |
| Forza radiale max. | 115N a 20mm dalla flangia |
| Forza assiale max. | 45N |
| Classe di isolamento | Classe F |
| Resistenza dielettrica | 500VAC per un minuto |
| Resitenza isolamento | 100MΩ, 500VDC |
| Unità di misura | FL57BLA01 | FL57BLA02 | FL57BLA03 | FL57BLA04 | |
| Numero di poli | 6 | ||||
| Numero di fasi | 3 | ||||
| Tensione nominale | VDC | 36 | |||
| Velocità nominale | RPM | 4000 | |||
| Momento torcente di stallo continuo | mN.m | 240 | 480 | 720 | 960 |
| Momento torcente nominale | mN.m | 200 | 400 | 600 | 800 |
| Potenza nominale | W | 83 | 167 | 251 | 335 |
| Momento torcente massimo | N.m | 0.6 | 1.2 | 1.8 | 2.4 |
| Corrente massima | A | 8.6 | 16 | 29 | 35 |
| Resistenza da fase a fase | ohms a 20℃ | 0.95 | 0.40 | 0.25 | 0.20 |
| Induttanza da fase a fase | mH | 1.20 | 0.55 | 0.40 | 0.25 |
| Momento torcente costante | mNm/A | 74 | 77 | 63 | 70 |
| Costante di Back E.M.F | Vrms/KRPM | 5.5 | 5.7 | 4.7 | 5.2 |
| Inerzia del rotatore | g.cm2 | 100 | 200 | 300 | 400 |
| Lunghezza | mm | 53.6 | 73.6 | 93.6 | 113.6 |
