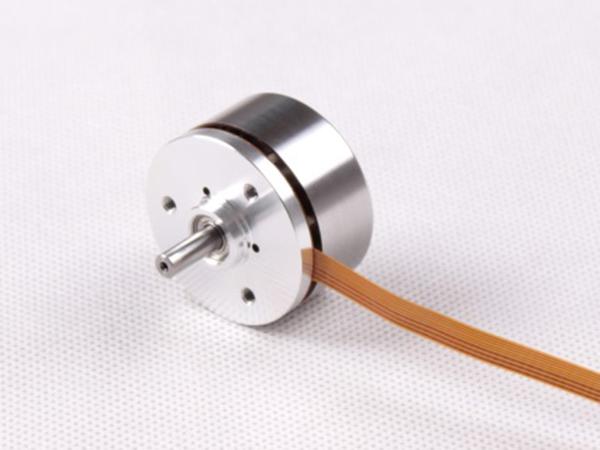

Motore DC Senza Spazzole 32mm con rotore esterno
Applicazioni:
Motore Senza Spazzole DC con rotore esterno FL32BLW 32mm può essere impiegato in robot, AGV, macchinari VR, tornelli, macchine per il caffè etc.

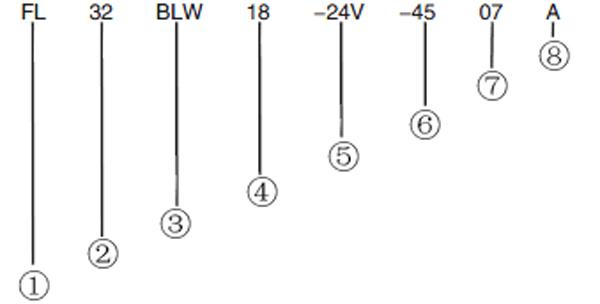

① Fulling Motor; ② Diametro del motore: 32mm; ③ Motore Senza Spazzole con rotore esterno); ④ Lunghezza: 18mm; ⑤ Voltaggio: 24V; ⑥ 1% of velocità senza carico; ⑦ Potenza: 7W; ⑧ Asta singola(A), asta doppia(B)
| Modalità di connessione avvolgimento | A stella |
| Angolo | 120 gradi angolo elettrico |
| Radiale | 0.02mm a 4N |
| Radiale al termine | 0.14mm a 4N |
| Forza radiale massima | 14N |
| Forza assiale massima | 4.8N |
| Classe di isolamento | Classe B |
| Forza dielettrica | 500 V AC per un minuto |
| Resistenza di isolamento | 100MΩ Min., 500V DC |
| Connettore | Numero di pin | Funzione | Note |
| FPC | 1 | Vcc | Hall VCC: +5VDC--+24VDC |
| 2 | Hall C | ||
| 3 | Hall A | ||
| 4 | Hall B | ||
| 5 | GND | Hall GND | |
| 6 | Phases W | ||
| 7 | Phases V | ||
| 8 | Phases U |
| | Unità | Tolleranza | FL32BLW18-9V-3706A | FL32BLW18-12V-4607A | FL32BLW18-24V-4507A | FL32BLW18-48V-4808A |
| Numero di aste | | | 8 | 8 | 8 | 8 |
| Numero di fasi | | | 3 | 3 | 3 | 3 |
| Voltaggio | VDC | | 9 | 12 | 24 | 48 |
| Velocità senza carico | RPM | ±10% | 3750 | 4650 | 4550 | 4800 |
| Corrente senza carico | A | | 0.252 | 0.29 | 0.14 | 0.077 |
| Corrente | A | | 1.06 | 1 | 0.5 | 0.257 |
| Velocità | RPM | ±10% | 2100 | 2800 | 2760 | 2950 |
| Torsione | mN·m | | 24.6 | 25.1 | 25.5 | 24.7 |
| Potenza | W | | 6 | 7 | 7 | 8 |
| Torsione massima | mN·m | | 73.8 | 75.3 | 76.5 | 74.1 |
| Corrente massima | A | ±10% | 3.4 | 3.2 | 1.7 | 0.97 |
| Resistenza linea-linea | Ω at 25℃ | ±10% | 2.87 | 3.43 | 13.7 | 53 |
| Induttanza linea-linea | mH | ±20% | 1.61 | 1.87 | 7.73 | 27.8 |
| Torsione costante | mNm/A | ±10% | 23 | 24.8 | 51 | 96.1 |
| EMF Costante | Vrms/RPM | ±10% | 1.7 | 1.83 | 3.77 | 7.1 |
| Inerzia | g·cm2 | | 35 | 35 | 35 | 35 |
| Peso | g | | 50 | 50 | 50 | 50 |
Vantaggi:
In confronto al rotore interno, il motore senza spazzole con rotore esterno ha una struttura più compatta e un'increspatura di coppia minore. Nonostante il volume sia lo stesso, il motore senza spazzole con rotore esterno emette una coppia maggiore.
