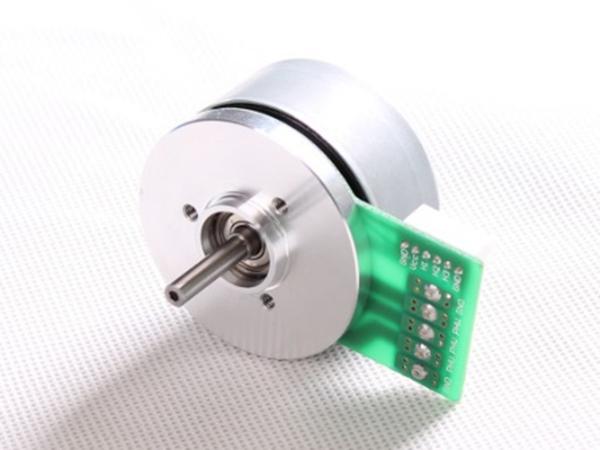

Motore Dc senza spazzole con rotore esterno 45mm

Motore Dc senza spazzole con rotore esterno 45mm

Applicazioni:
Il Motore Dc senza spazzole con rotore esterno 45mm, serie FL45BLW, può essere utilizzato in robot, AGV, tornelli, macchine da caffè er.

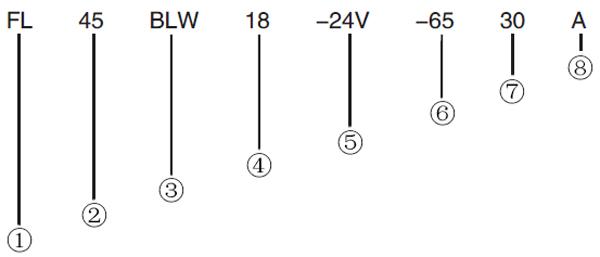

Descrizione del modello
Model Description ① FL: Fulling Motor; ② Motor Diametro.: 45mm; ③BLW: Motore Dc senza spazzole con rotore esterno; ④ Lunghezza: 18mm; ⑤ Voltaggio: 24V; ⑥ 1% di velocità senza carico; ⑦ Potenza: 30W; ⑧ Asta singola(A), Asta doppia(B)
Specifiche
Modalità di connessione per avvolgimento Stella
Angolo Elettrico 120°
Radiale 0.02mm a 4N
Angolo finale 0.04mm a 4N
Forza radiale massima 28N
Forza assiale massima 10N
Classe di isolazione Class B
Forza dielettrica 500V AC per un minuto
Resistenza di isolamento 100MΩ Min., 500V DC
Istruzioni avvolgimento
Connettore Numero Pin Funzione Note
CN1 1 Fase U
2 Fase V
3 Fase W
CN2 1 GND Hall GND
2 Vcc Hall Input
3 Hall A +5VDC--+24VDC
4 Hall B
5 Hall C
Specifiche elettriche

 Unità Tolleranza FL45BLW18-24V-6530A FL45BLW21-24V-6750A FL45BLW27-24V-6170A
Numero di aste

16 16 16
Numero di fasi

3 3 3
Voltaggio VDC
24 24 24
Velocità senza carico RPM ±10% 6500 6700 6100
Corrente senza carico A ＜0.4A 0.27 0.33 0.38
Velocità RPM ±10% 5000 5260 4840
Torsione mN·m
50 84 130
Potenza W
30 50 70
Torsione massima mN·m
150 250 390
Corrente massima A ±10% 4.8 7.8 11
Resistenza linea-linea Ω at 25℃ ±10% 1.42Ω 0.71Ω 0.56Ω
Induttanza linea-linea mH ±20% 0.59 0.43 0.27
Torque Constant mNm/A ±10% 35.3 34.2 37.2
EMF posterior costante Vrms/KRPM ±10% 2.61 2.34 2.75
Inerzia del rotore g·cm2
99 135 181
Peso g
80 120 150

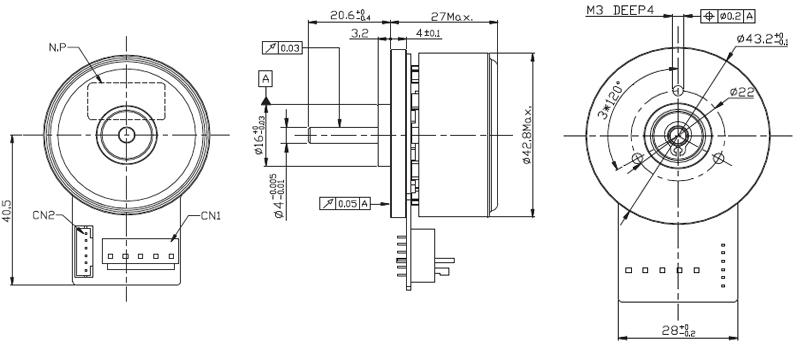

Dimensioni
Dimensioni* Questo motore può essere progettato e realizzato in un tipo personalizzato in base alle proprie esigenze.

Vantaggi:
Rispetto al motore con rotore interno, il motore senza spazzole con rotore esterno ha una struttura più compatta e un'increspatura di coppia inferiore. Nonostante abbiano lo stesso volume, il motore senza spazzole con rotore esterno emette una coppia maggiore.
