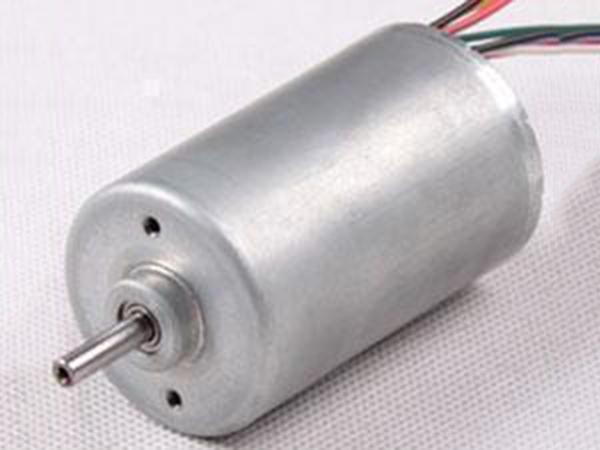

Il motore senza spazzole efficiente 36mm è una grande combinazione di efficienza dei costi, elevata densità di potenza e velocità di regolazione omogenea.
SpecificationsConnessione | stella |
Angolo distribuzione hall | 120 gradi di angolo elettrico |
Terminazione albero | 0.025mm |
Gioco radiale | 0.02mm a 450g |
Gioco estremità finale | 0.08mm a 450g |
Forza radiale max. | 15N a 10mm dalla flangia |
Forza assiale max. | 10N |
Classe di isolamento | Classe B/F |
Resistenza dielettrica | 500VAC,1min. |
Resitenza isolamento | 100MΩ, 500VDC |
Unità di misura | FL36CBL60-24V-4840A | FL36CBL57-24V-4533A | FL36CBL40-24V-4818A | FL36CBL30-24V-488A | |
Numero di poli | 8 | ||||
Numero di fasi | 3 | ||||
Tensione nominale | VDC | 24 | |||
Velocità nominale | RPM | 4800 | 4500 | 4800 | 4800 |
Momento torcente di stallo continuo | mN.m | 96 | 84 | 42 | 18 |
Momento torcente nominale | mN.m | 80 | 70 | 35 | 15 |
Potenza nominale | W | 40 | 33 | 18 | 8 |
Momento torcente massimo | mN.m | 240 | 210 | 105 | 45 |
Corrente massima | A | 6.5 | 5.3 | 3.0 | 1.5 |
Resistenza da fase a fase | ohms a 20℃ | 0.93 | 1.3 | 2.7 | 7.8 |
Induttanza da fase a fase | mH | 1.3 | 1.6 | 2.6 | 5.5 |
Momento torcente costante | mNm/A | 38.5 | 41.2 | 37.1 | 34.1 |
Costante di Back E.M.F | Vrms/KRPM | 2.85 | 3.05 | 2.75 | 2.53 |
Inerzia del rotatore | g.cm2 | 30 | 27 | 12 | 6 |
Lunghezza | mm | 60 | 57 | 40 | 30 |
Massa | Kg | 0.28 | 0.25 | 0.16 | 0.12 |
