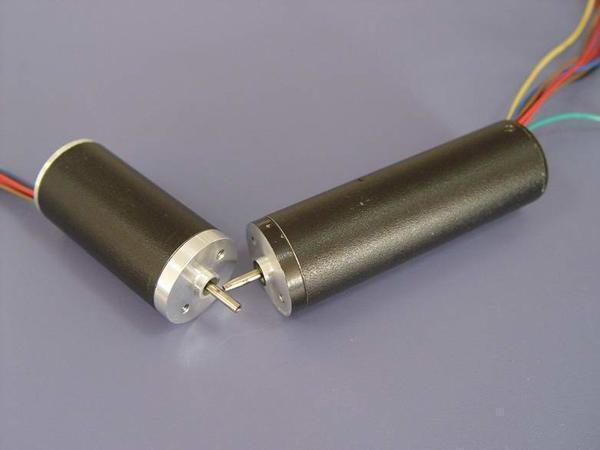

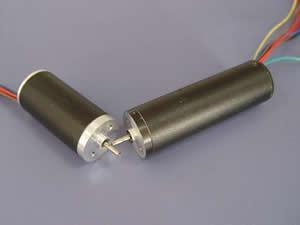

Motore senza spazzole (brushless) rotondo 22mm
Grazie a dimensioni ridotte, struttura compatta, controllo continuo della velocità ed elevato rapporto qualità-prezzo, la serie FL22RBL del motore senza spazzole (brushless) viene ampiamente utilizzata nell’industria pubblicitaria. Per esempio viene adoperata per grandi proiettori.
Specifiche| Connessione | Stella |
| Angolo distribuzione hall | 120 gradi di angolo elettrico |
| Terminazione albero | 0.025mm |
| Gioco radiale | 0.02mm a450g |
| Gioco estremità finale | 0.08mm a450g |
| Forza radiale max. | 10N a10mmdalla flangia |
| Forza assiale max. | 2N |
| Classe di isolamento | Classe B |
| Resistenza dielettrica | 500V DC per un minuto |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Modello | FL22RBL45 | FL22RBL68 |
| Numero di poli | 8 | 8 |
| Numero di fasi | 3 | 3 |
| Tensione nominale VDC | 24 | 24 |
| Velocità nominale RPM | 4600 | 3500 |
| Momento torcente di stallo continuo mN·m | 9.6 | 26.4 |
| Momento torcente nominale mN·m | 8.0 | 22.0 |
| Potenza nominale W | 3.8 | 8 |
| Momento torcente massimo mN·m | 21 | 50 |
| Corrente massima A | 1.1 | 1.5 |
| Resistenza da fase a fase Ω | 23 | 11.8 |
| Induttanza da fase a fase mH | 6.2 | 4.2 |
| Momento torcente costante | 30.2 | 35.5 |
| Inerzia del rotore g·cm2 | 0.66 | 1.32 |
| Lunghezza mm | 45 | 68 |
| Massa Kg | 0.07 | 0.12 |
