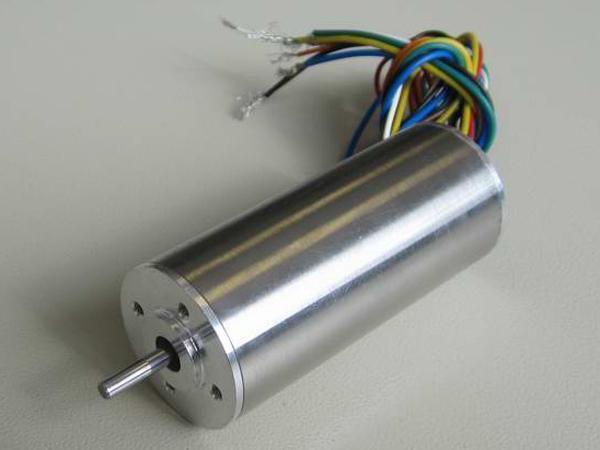

Motore senza spazzole (brushless) 28mm
| Connessione | Stella |
| Angolo distribuzione hall | 120 gradi di angolo elettrico |
| Gioco radiale | 0.025mm a460g |
| Gioco estremità finale | 0.025mm a4000g |
| Forza radiale max. | 60N a20mm |
| Forza assiale max. | 15N |
| Classe di isolamento | Classe F |
| Resistenza dielettrica | 500V DC per un minuto |
| Resistenza isolamento | 100MΩ min., 500V DC |
| No. | Colore corrispondente | Linee No. | Funzione | Nota |
| 1 | Rosso | UL1332 AWG26 | Hall+ | 5-24V |
| 2 | Blu | Hall A | | |
| 3 | Verde | Hall B | | |
| 4 | Bianco | Hall C | | |
| 5 | Nero | GND | Polo negativo | |
| 6 | Giallo | UL1332 AWG22 | Motore U | |
| 7 | Rosso | Motore V | | |
| 8 | Nero | Motore W | |
| | Unità | Tolleranza | FL28SBL66-24V-170-75A | FL28SBL44-24V-170-35A | ||
| Numero di poli | | | 2 | 2 | ||
| Numero di fasi | | | 3 | 3 | ||
| Tensione nominale | VDC | | 24 | 24 | ||
| Velocità senza carico | RPM | ± 10% | 17000 | 17000 | ||
| Corrente senza carico | A | ± 10% | 0.28 | 0.39 | ||
| Velocità nominale | RPM | ± 10% | 14000 | 14000 | ||
| Momento torcentenominale | mN·m | | 54 | 24 | ||
| Potenza nominale | W | | 79 | 37 | ||
| Momento torcentemassimo | mN·m | | 162 | 75 | ||
| Corrente massima | A | | 12 | 6 | ||
| Resistenza da fase | Ohms a25℃ | ± 10% | 1.03 Ω | 2.2 Ω | ||
| Induttanza da fase | mH | ± 20% | 0.095 | 0.22 | ||
| Momento torcentecostante | | ± 10% | 13.28 | 13.25 | ||
| Costante di Back-EMF | mV/RPM | ± 10% | 1.39 | 1.39 | ||
| Inerzia del rotore | g·cm2 | | 14.5 | 7.5 | ||
| Lunghezza (L) | mm | | 66 | 44 | ||
| Massa | g | | 225 | 135 | ||
| | | | | | | |
