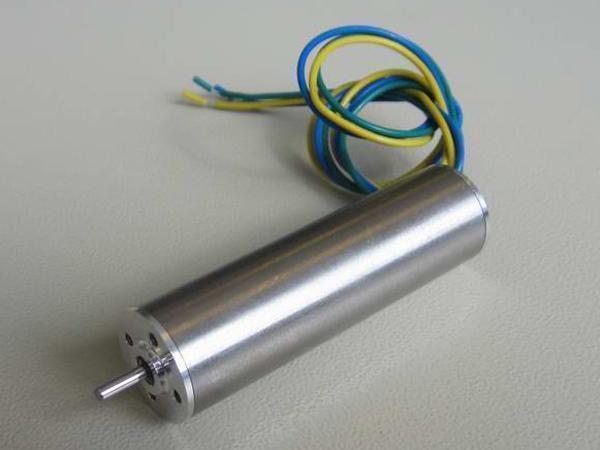

Motore senza spazzole (brushless) 16mm
| Connessione | Stella |
| Gioco radiale | 0.025mm a 360g |
| Gioco estremità finale | 0.025mm a 1000g |
| Forza radiale max. | 15N a 20mm |
| Forza assiale max. | 5N |
| Classe di isolamento | Classe F |
| Resistenza dielettrica | 500V DC per un minuto |
| Resistenza isolamento | 100MΩ min., 500V DC |
| No. | Colore corrispondente | Linee No. | Funzione |
| 1 | Giallo | UL1332 AWG24 | Motore U |
| 2 | Rosso | Motore V | |
| 3 | Nero | Motore W |
| Unità | Tolleranza | FL16SBL28-12V-270-4A | FL16SBL40-24V-300-10A | FL16SBL56-24V-300-24A | |
| Numero di poli | 2 | 2 | 2 | ||
| Numero di fasi | 3 | 3 | 3 | ||
| Tensione nominale | VDC | 12 | 24 | 24 | |
| Velocità senza carico | RPM | ±10% | 27000 | 30000 | 30000 |
| Corrente senza carico | A | ±10% | 0.11 | 0.12 | 0.16 |
| Velocità nominale | RPM | ±10% | 22000 | 25000 | 25000 |
| Momento torcente nominale | mN·m | 1.6 | 4 | 9 | |
| Potenza nominale | W | 3.7 | 10 | 24 | |
| Momento torcente massimo | mN·m | 4.8 | 12 | 27 | |
| Corrente massima | A | 1.8 | 2.6 | 4.3 | |
| Resistenza da fase | Ohms a 25℃ | ±20% | 5.4Ω | 6.6Ω | 3.15Ω |
| Induttanza da fase | mH | ±10% | 0.17 | 0.21 | 0.15 |
| Momento torcente costante | 4.06 | 7.36 | 7.48 | ||
| Costante di Back-EMF | mV/RPM | 0.43 | 0.77 | 0.78 | |
| Inerzia del rotore | g·cm2 | 0.4 | 0.66 | 1.02 | |
| Lunghezza (L) | mm | 28 | 40 | 56 | |
| Massa | g | 29 | 42 | 64 |
