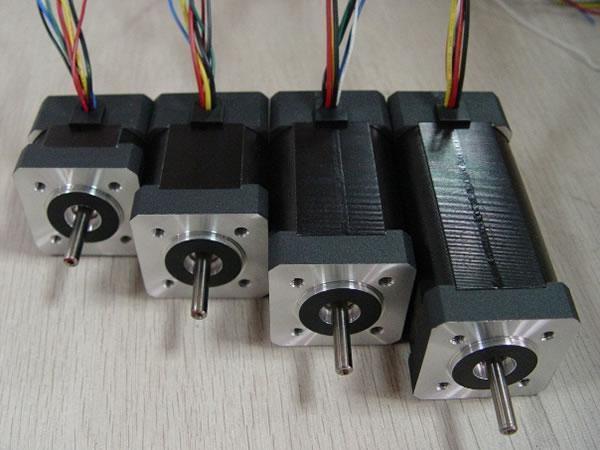

Motore passo-passo magnetico senza spazzole 42mm
Caratteristiche
NEMA 17 standard, elevato momento torcente ed elevate efficienza
Applicazione
Industria veicoli: Filtri dell’aria automobili
Industria automazione: Componenti elettroniche, porte automatiche
Industria medica: analizzatore biochimico, centrifuga
| Connessione | Stella |
| Angolo distribuzione hall | 120 gradi di angolo elettrico |
| Terminazione albero | 0.025mm |
| Gioco radiale | 0.02mm a 450g |
| Gioco estremità finale | 0.08mm a 450g |
| Forza radiale max. | 28N a 20mm dalla flangia |
| Forza assiale max. | 10N |
| Classe di isolamento | Classe B |
| Resistenza dielettrica | 500VAC per un minuto |
| Resistenza isolamento | 100MΩMin., 500VDC |
| Modello | FL42BLB01 FL42BLB02 FL42BLB03 FL42BLB04 | |||
| Numero di poli | 6 | |||
| Numero di fasi | 3 | |||
| Tensione nominale VDC | 24 | |||
| Velocità nominale RPM | 3000 | |||
| Momento torcente di stallo continuo N.m | 0.074 | 0.20 | 0.35 | 0.49 |
| Momento torcente nominale N.m | 0.064 | 0.17 | 0.3 | 0.43 |
| Potenza nominale W | 20 | 53.5 | 94 | 135 |
| Momento torcente massimo N.m | 0.19 | 0.51 | 0.9 | 1.29 |
| Corrente massima A | 3.5 | 9 | 14.5 | 20.8 |
| Resistenza da fase a fase ohms | 3.6 | 1.05 | 0.54 | 0.4 |
| Induttanza da fase a fase mH | 1.8 | 0.75 | 0.45 | 0.3 |
| Momento torcente costante N.m/A | 0.057 | 0.058 | 0.062 | 0.0624 |
| Costante di Back E.M.F Vrms/Krpm | 4.2 | 4.3 | 4.57 | 4.6 |
| Inerzia del rotatore g.cm2 | 80 | 100 | 120 | 140 |
| Lunghezza mm | 40.3 | 60.3 | 80.3 | 100.3 |
| Massa Kg | 0.4 | 0.6 | 0.8 | 1.0 |
