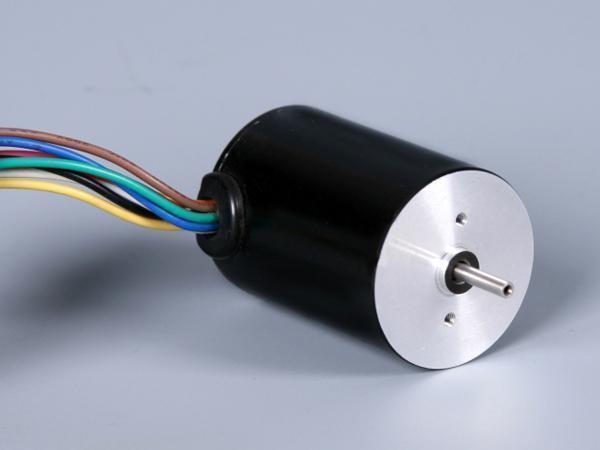

Motore senza spazzole (brushless) 28mm
Il motore senza spazzole (brushless) da28mmpresenta elevata densità di potenza e controllo della velocità continuo. È particolarmente adatto ad applicazioni ad alta velocità. Per esempio viene utilizzato per le pompe dei cuscinetti per automobili nel settore dell’industria dei veicoli.
Specifiche| Connessione | Delta |
| Angolo distribuzione hall | 120 gradi di angolo elettrico |
| Terminazione albero | 0.025mm |
| Gioco radiale | 0.02mm a450g |
| Gioco estremità finale | 0.08mm a450g |
| Forza radiale max. | 15N a10mmdalla flangia |
| Forza assiale max. | 10N |
| Classe di isolamento | Classe B |
| Resistenza dielettrica | 500V DC per un minuto |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Modello | FL28BL26 | FL28BL38 | FL28BL77 |
| Numero di poli | 4 | 4 | 4 |
| Numero di fasi | 3 | 3 | 3 |
| Tensione nominale VDC | 15 | 24 | 24 |
| Velocità nominale RPM | 8000 | 10000 | 3700 |
| Momento torcente di stallo continuo mN·m | 8.4 | 17 | 60 |
| Momento torcente nominale mN·m | 7 | 14.12 | 50 |
| Potenza nominale W | 6 | 14.78 | 16 |
| Momento torcente massimo mN·m | 21 | 42.4 | 150 |
| Corrente massima A | 2.5 | 2.8 | 3 |
| Resistenza da fase a fase Ω | 8 | 4.63 | 4.67 |
| Induttanza da fase a fase mH | 2 | 3 | 3.5 |
| Momento torcente costante | 13.7 | 16 | 50 |
| Inerzia del rotore g·cm2 | 1.23 | 2.12 | 5.98 |
| Lunghezza mm | 26 | 38 | 77 |
| Massa Kg | 0.060 | 0.082 | 0.280 |
Motore DC senza spazzole (brushless) e senza porte

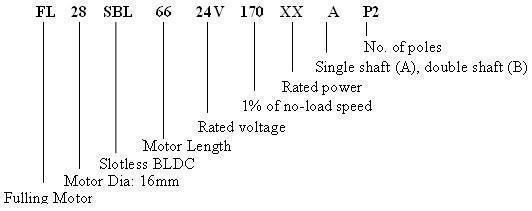

Serie FL28SBL66-24V-170-XXA-P2
| Connessione | Stella |
| Angolo distribuzione hall | 120 gradi di angolo elettrico |
| Gioco radiale | 0.025mm a460g |
| Gioco estremità finale | 0.025mm a4000g |
| Forza radiale max. | 60N a20mm |
| Forza assiale max. | 15N |
| Classe di isolamento | Classe F |
| Resistenza dielettrica | 500V DC per un minuto |
| Resistenza isolamento | 100MΩ min., 500V DC |
| No. | Colore corrispondente | Linee No. | Funzione | Nota |
| 1 | Rosso | UL1332 AWG26 | Hall+ | 5-24V |
| 2 | Blu | Hall A | | |
| 3 | Verde | Hall B | | |
| 4 | Bianco | Hall C | | |
| 5 | Nero | GND | Polo negativo | |
| 6 | Giallo | UL1332 AWG22 | Motore U | |
| 7 | Rosso | Motore V | | |
| 8 | Nero | Motore W | |
| | Unità | Tolleranza | FL28SBL66-24V-170-75A | FL28SBL44-24V-170-35A |
| Numero di poli | | | 2 | 2 |
| Numero di fasi | | | 3 | 3 |
| Tensione nominale | V DC | | 24 | 24 |
| Velocità senza carico | RPM | ±10% | 17000 | 17000 |
| Corrente senza carico | A | ±10% | 0.28 | 0.39 |
| Costante di Back-EMF | RPM | ±10% | 14000 | 14000 |
| Momento torcentenominale | mN·m | | 54 | 24 |
| Potenza nominale | W | | 79 | 37 |
| Momento torcentemassimo | mN·m | | 162 | 75 |
| Corrente massima | A | | 12 | 6 |
| Resistenza da fase a fase | Ω a25℃ | ±10% | 1.03 | 2.2 |
| Induttanza da fase a fase | mH | ±20% | 0.095 | 0.22 |
| Momento torcentecostante | | ±10% | 13.28 | 13.25 |
| Costante di Back-EMF | mV/RPM | ±10% | 1.39 | 1.39 |
| Inerzia del rotore | g·cm2 | | 14.5 | 7.5 |
| Lunghezza(L) | mm | | 66 | 44 |
| Peso | g | | 225 | 135 |
