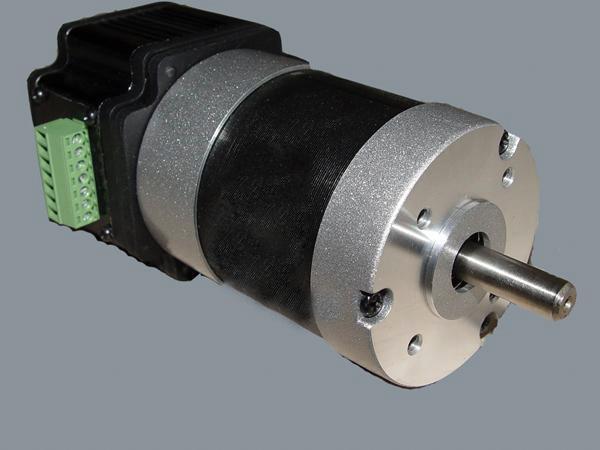

Motore senza spazzole (brushless) 57mm con driver interno
Il motore senza spazzole (brushless) da57mmpresenta un design del driver integrato. È piccolo di dimensioni ma dalla grande capacità. Presenta controllo della velocità diretta e inversa, uscita del segnale di velocità, regolazione della velocità e altre funzioni.
ApplicazioniIndustria automazione industriale: Avvolgitore, porta automatica, pompa peristaltica
Industria strumenti scientifici: Strumentazione per analisi qualitativa del carbone
Industria comunicazione: Antenna per navigatore satellitare
Industria alimentare: Macchina del gelato

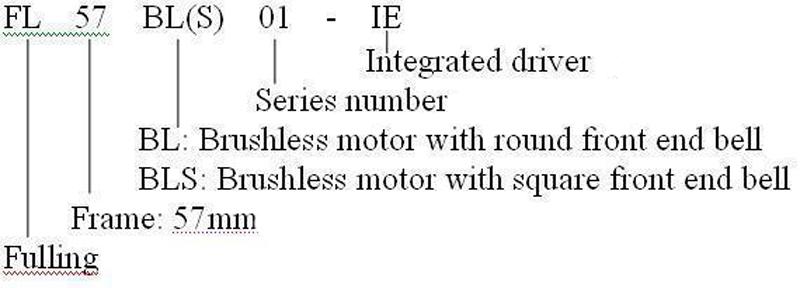

Industria applicazioni civili: Tagliaerba, ecc. Descrizione modello
| Connessione | Delta |
| Angolo effetto hall | 120 gradi di angolo elettrico |
| Terminazione albero | 0.025mm |
| Gioco radiale | 0.025mm a460g |
| Gioco estremità finale | 0.025mm a4000g |
| Forza radiale max. | 75N a20mmdalla flangia |
| Forza assiale max. | 15N |
| Classe di isolamento | Classe B |
| Resistenza dielettrica | 500V DC per un minuto |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| +Vp | GND | GND | PG | SV | F/R | +5V |
| O | O | O | O | O | O | O |
| DC Ponteza in ingresso +36V DC | A terra | A terra | Velocità impulsi in uscita (TTL), 12 Pulsazione/Rev | Tensione 0-5V DC | Direzione di rotazione | +5V Tensione in uscita |
| Modello | FL57BL(S)005-IE | FL57BL(S)01-IE | FL57BL(S)02-IE | FL57BL(S)03-IE | FL57BL(S)04-IE |
| Numero di poli | 4 | ||||
| Numero di fasi | 3 | ||||
| Tensione nominale VDC | 36 | ||||
| Velocità nominale RPM | 4400 | 4000 | 4300 | 4000 | 4000 |
| Momento torcente nominaleN·m | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| Potenza nominaleW | 25 | 46 | 99 | 138 | 184 |
| Momento torcente massimoN·m | 0.16 | 0.39 | 0.7 | 1 | 1.27 |
| Corrente massima A | 3.5 | 6.8 | 11.5 | 16.5 | 20.5 |
| Resistenza da fase a fase Ω | 4.3 | 1.63 | 0.64 | 0.45 | 0.33 |
| Induttanza da fase a fase mH | 8.6 | 4.39 | 2 | 1.5 | 0.95 |
| Momento torcente costante | 0.052 | 0.06 | 0.060 | 0.063 | 0.063 |
| Costante di Back-EMF V/KRPM | 3.8 | 4.5 | 4.45 | 4.8 | 4.6 |
| Inerzia del rotore g·cm2 | 30 | 75 | 119 | 173 | 230 |
| Lunghezza (L) mm | 90 | 100 | 139 | 159 | 179 |
| Peso kg | 0.56 | 0.67 | 0.9 | 1.2 | 1.46 |

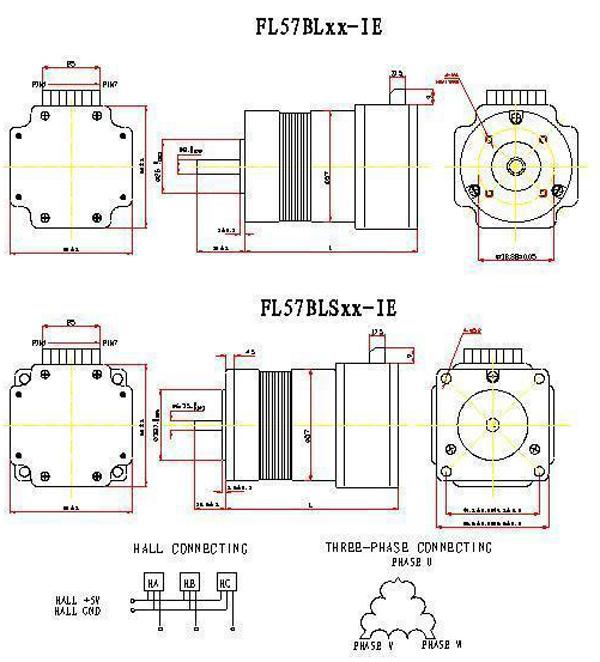

FL57BL(S)005/01/02/03-IE
| HA | HB | HC | U | V | W |
| 1 | 1 | 0 | X | L | H |
| 0 | 1 | 0 | H | L | X |
| 0 | 1 | 1 | H | X | L |
| 0 | 0 | 1 | X | H | L |
| 1 | 0 | 1 | L | H | X |
| 1 | 0 | 0 | L | X | H |
| HA | HB | HC | U | V | W |
| 0 | 0 | 1 | X | H | L |
| 0 | 1 | 1 | H | X | L |
| 0 | 1 | 0 | H | L | X |
| 1 | 1 | 0 | X | L | H |
| 1 | 0 | 0 | L | X | H |
| 1 | 0 | 1 | L | H | X |
