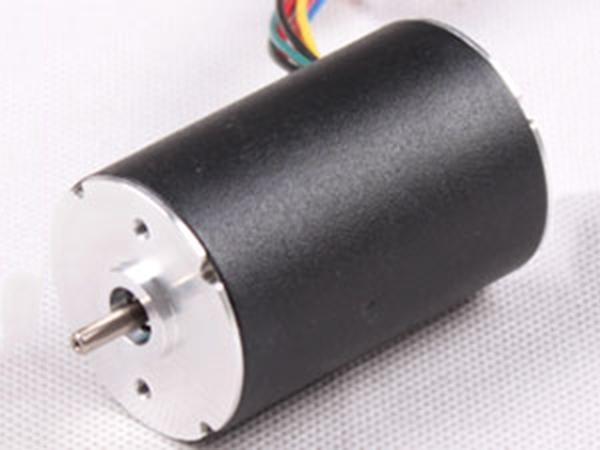

Motore senza spazzole 36mm
Il motore senza spazzole 36mm è impiegato principalmente in porte automatiche. È dotato di densità ad elevata potenza, regolazione di velocità omogenea e buone prestazioni di accelerazione dinamica.
Specifiche| Connessione | stella |
| Angolo distribuzione hall | 120 gradi di angolo elettrico |
| Terminazione albero | 0.025mm |
| Gioco radiale | 0.02mm a 450g |
| Gioco estremità finale | 0.08mm a 450g |
| Forza radiale max. | 15N a 10mm dalla flangia |
| Forza assiale max. | 10N |
| Classe di isolamento | Classe B/F |
| Resistenza dielettrica | 500VAC per 1 min. |
| Rsistenza isolamento | 100MΩ, 500VDC |
| Unità di misura | FL36RBL40-24V-4818A | FL36RBL57-24V-4524A | |
| Numero di poli | 8 | ||
| Numero di fasi | 3 | ||
| Tensione nominale | VDC | 24 | |
| Velocità nominale | RPM | 4800 | 4500 |
| Momento torcente di stallo continuo | mN.m | 43 | 60 |
| Momento torcente nominale | mN.m | 36 | 50 |
| Potenza nominale | W | 18 | 24 |
| Momento torcente massimo | mN.m | 108 | 150 |
| Corrente massima | A | 3.7 | 4.1 |
| Resistenza da fase a fase | ohms a 20℃ | 2.4 | 2.0 |
| Induttanza da fase a fase | mH | 2.1 | 2.0 |
| Momento torcente costante | mNm/A | 32 | 39 |
| Costante di Back EMF | Vrms/KRPM | 2.40 | 2.95 |
| Inerzia del rotatore | g.cm2 | 14 | 24 |
| Lunghezza | mm | 40 | 55 |
| Massa | Kg | 0.16 | 0.25 |
