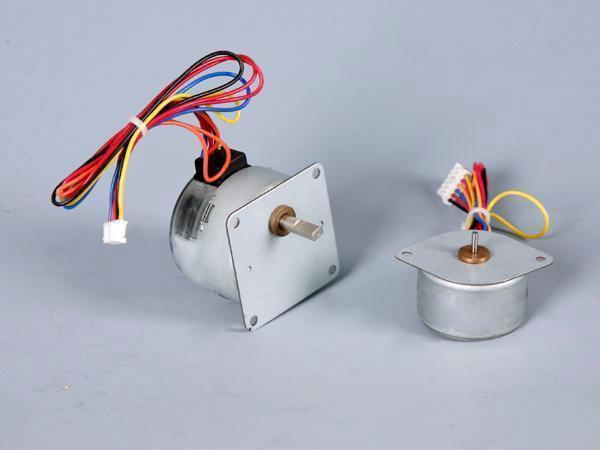

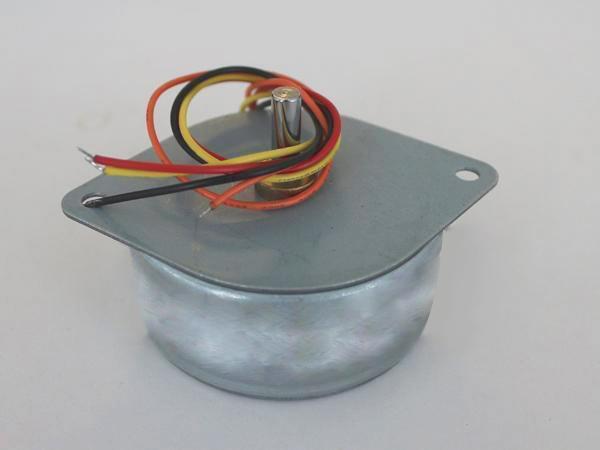

Motore passo-passo a magnete permanente serie PM35/42/49/57

  • Motore passo-passo a magnete permanente serie PM35/42/49/57
  • Motore passo-passo a magnete permanente serie PM35/42/49/57

Caratteristiche
Elevata efficienza, risposta dinamica veloce, bassa rumorosità e basso costo

Parametro Specifiche
Accuratezza angolo passo ±8 % (Passo intero, senza carico)
Accuratezza resistenza ± 10%
Accuratezza induttanza ± 20%
Aumento di temperatura 80℃ Max. (corrente nominale, 2 fasi attive)
Ambient temperature -20℃~+50℃
Resistenza isolamento 100MΩ Min., 500V DC
Resistenza dielettrica 500V AC per un minuto
Gioco radiale 0.06Max. (450 g- carico)
Gioco assiale 0.08Max. (450 g- carico)
Modello Angolo passo(Gradi.) Numero di fasi Tensione (V) Corrente per fase (A) Resistenza per fase (Ω) Momento torcente di tenuta(g·cm) Momento torcente di arresto (g·cm) Inerzia del rotore (g·cm2) Diagramma circuito elettrico
PM3522-01A 15 2 5 0.46 11 335 125 7.5 A
PM3522-02A 15 4 5 0.46 11 300 B
PM3522-01B 7.5 4 5 0.862 5.8 550
PM3522-02B 7.5 2 5 0.5 10 A
PM3522-03B 7.5 2 12 0.2 608
PM3516-01 7.5 4 12 0.255 47 300 65 B
PM3516-02 7.5 2 5 0.42 12 350 75 A
PM4222-01A 7.5 4 12 0.8 15 800 210 9.6 B
PM4222-02A 7.5 2 4.2 0.6 7 800 210 A
PM4222-01B 7.5 2 12 0.13 95 550 100 7.5
PM4222-02B 7.5 4 5 0.81 6.2 600 110 B
PM4217-01 7.5 4 12 0.24 50 600 90 9.6
PM4217-02 7.5 2 5 0.59 8.6 500 100 A
PM4930-01 7.5 2 5 0.9 5.5 1700 350 <14.5
PM5725-01 7.5 4 12 0.6 21 1500 425 <12.5 B
PM5725-02 7.5 2 5.6 0.625 9 1200 A
