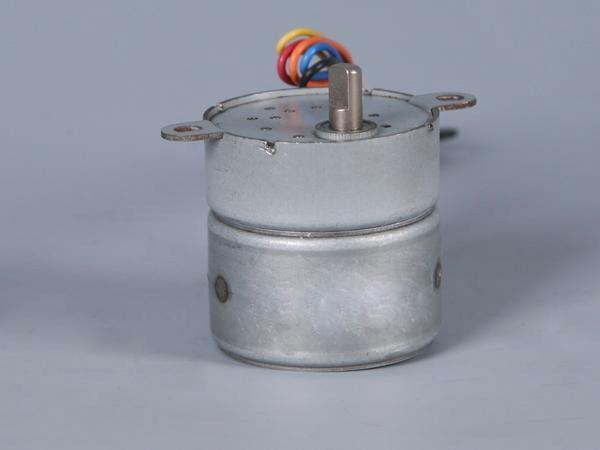

Motore passo-passo PM con ingranaggio serie PMG25/35
Caratteristiche
Elevata coppia, risposta dinamica veloce, bassa rumorosità, basso costo
Applicazioni
Industria applicazioni civili: condizionatori, refrigeratori, sanitari intelligenti, chiusure porte automatiche
Industria controllo industriale: Schermi, metri elettronici, sistemi di controllo valvole
Industria automazione d’ufficio:stampante e matrice di punti, fax, scanner
Industria veicoli: Valvole a farfalla, etc.
| Parametro | Specifiche |
| Accuratezza angolo passo | ± 7% (Passo intero, senza carico) |
| Accuratezza resistenza | ± 10% |
| Aumento di temperatura | 80℃ Max. (corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Resistenza dielettrica | 650V AC, 1s, 3mA |
| Modello | Angolo passo (Gradi.) | Numero di fasi | Tensione nominale (V) | Corrente per fase (A) | Resistenza per fase (Ω) | Momento torcente di tenuta (g·cm) | Momento torcente di arresto (g·cm) | Rapporto ingranaggi | Diagramma circuito elettrico |
| PMG2505-01 | 7.5/5 | 2 | 2.6 | 0.52 | 5 | 450 | < 150 | 1:5 | A |
| PMG2505-02 | 15/5 | 2 | 3.5 | 0.365 | 9.6 | 500 | < 150 | 1:5 | |
| PMG2510-01 | 7.5/10 | 2 | 2.8 | 0.467 | 6 | 1400 | < 500 | 1:10 | |
| PMG2530-01 | 7.5/30 | 4 | 13.3 | 0.11 | 120 | 4000 | < 1400 | 1:30 | B |
| PMG3519-01 | 7.5/19 | 4 | 24 | 0.218 | 110 | 1200 | < 2280 | 1:19.25 | C |
| PMG3519-02 | 7.5/19 | 4 | 12 | 0.4 | 30 | 1000 | < 2600 | 1:19.25 | |
| PMG3508-01 | 7.5/8.4 | 4 | 12 | 0.4 | 30 | 4100 | < 500 | 1:8.4 | |
| PMG3530-01 | 7.5/30 | 4 | 12 | 0.4 | 30 | 15000 | < 1500 | 1:30 | |
| PMG3560-01 | 7.5/60 | 4 | 12 | 0.4 | 30 | 28000 | < 3000 | 1:60 | |
| PMG35120-01 | 7.5/120 | 12 | 0.4 | 30 | 50000 | < 6000 | 1:120 |
