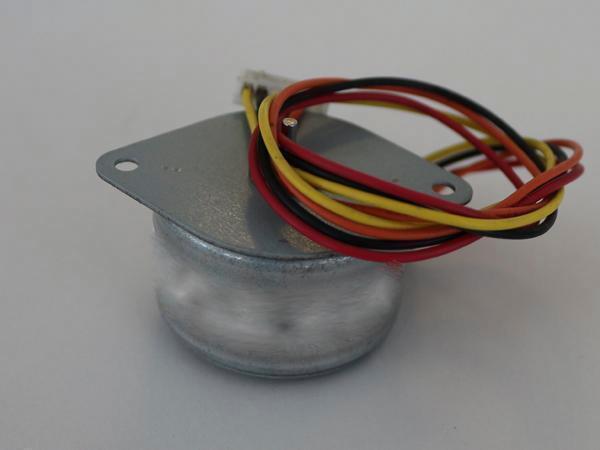

Motore passo-passo a magnete permanente serie PM15/20/25
Caratteristiche
Basso costo, risposta dinamica veloce, elevata efficienza e bassa rumorosità
| Parametro | Specifiche |
| Accuratezza angolo passo | ±8 % (Passo intero, senza carico) |
| Accuratezza resistenza | ± 10% |
| Accuratezza induttanza | ± 20% |
| Aumento di temperatura | 80℃ Max. (corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Resistenza dielettrica | 500V AC per un minuto |
| Gioco radiale | 0.06Max. (450 g- carico) |
| Gioco assiale | 0.08Max. (450 g- carico) |
| Modello | Ango lopasso(Gradi.) | Numero di fasi | Tensione(V) | Corrente per fase(A) | Resistenza per fase(Ω) | Momento torcente di tenuta(g·cm) | Momento torcente di arresto(g·cm) | Inerzia delrotore(g·cm2) | Diagramma circuito elettrico |
| PM1512-01 | 18 | 2 | 12 | 0.04 | 300 | 40 | 10 | < 1 | A |
| PM1512-02 | 18 | 2 | 5 | 0.5 | 10 | 27 | 6 | c | |
| PM1512-03 | 18 | 2 | 12 | 0.065 | 190 | 40 | 10 | c | |
| PM2018-01 | 18 | 4 | 12 | 0.24 | 50 | 80 | 25 | B | |
| PM2018-02 | 18 | 2 | 5 | 0.5 | 10 | 60 | 20 | A | |
| PM2516-01 | 15 | 4 | 9 | 0.45 | 20 | 140 | 75 | B | |
| PM2516-02 | 15 | 4 | 12 | 0.4 | 30 | 130 | 75 | B | |
| PM2515-01 | 7.5 | 2 | 12 | 0.24 | 50 | 170 | 45 | A | |
| PM2515-02 | 7.5 | 4 | 12 | 0.25 | 50 | 160 | 35 | B | |
| PM2515-03 | 7.5 | 4 | 5 | 0.5 | 10 | 120 | 45 | B | |
| PM2515-04 | 7.5 | 2 | 5 | 0.5 | 10 | 110 | 40 | A |
