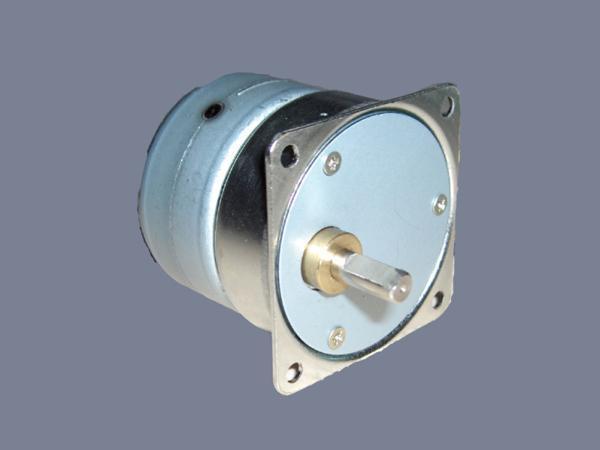

Motore passo-passo PM con ingranaggio serie PMG 42BY/40JB4K
Caratteristiche
Basso costo, risposta dinamica veloce, coppia elevata, bassa rumorosità
Applicazioni
Industria veicoli: Valvole a farfalla, etc.
Industria automazione d’ufficio:stampante e matrice di punti, fax, scanner
Industria controllo industriale: Schermi, metri elettronici, sistemi di controllo valvole
Industria applicazioni civili: condizionatori, refrigeratori, sanitari intelligenti, chiusure porte automatiche
Modello motore 42 BY 06
| Dimensioni cornice | Prodotto | Tensione |
| 42mm | Motore passo-passo PM | 06:6V |
| 12:12V | ||
| 24:24V |
| Riduttore | Carico max. ammesso | Rapporto di riduzione |
| 40mm | 4kg·cm | 1:120 |
| Albero eccentrico |
| Tipo | Numero di fasi | Tipo di distribuzione | Angolo passo | Resistenza per fase Ω | Tensione di eccitazione V | Frequenza di avvio senza carico PPS | Frequenza di funzionamento senza carico PPS | Momento torcente di avvio nominale g·cm/PPS | Fase statica |
| 42BY06 | 4 | 2-2 | 7.5 | 20 ± 10% | 6 | 450 | 480 | 50/300 | 300 |
| 42BY12 | 4 | 2-2 | 7.5 | 30 ± 10% | 12 | 300 | 350 | 140/300 | 400 |
| 42BY24 | 4 | 2-2 | 7.5 | 200 ± 10% | 24 | 420 | 330 | 160/200 | 126 |
| 42BY24 | 4 | 2-2 | 7.5 | 150 ± 10% | 24 | 500 | 330 | 180/200 | 160 |
42BY06/40JB4K (20Ω)
| Rapporto di riduzione | 10 | 25 | 30 | 50 | 75 | 100 | 120 | 150 |
| Numero ingranaggi | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 5 |
| Momento torcente di avvio nominale | 0.4/300 | 0.91/300 | 1.1/300 | 1.6/300 | 2.5/300 | 3.0/300 | 3.5/300 | 4.0/300 |
| Angolo passo | 0.75 | 0.3 | 0.25 | 0.15 | 0.1 | 0.075 | 0.0625 | 0.05 |
| Carico ammesso dal riduttore max. kg·cm | 1.5 | 2 | 2 | 3 | 3 | 4 | 4 | 4 |
| Rapporto di riduzione | 10 | 25 | 30 | 50 | 75 | 100 | 120 | 150 |
| Numero ingranaggi | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 5 |
| Momento torcente di avvio nominale | 1.1/300 | 2.5/300 | 3.1/300 | 4.0/300 | 4.0/300 | 4.0/300 | 4.0/300 | 4.0/300 |
| Angolo passo | 0.75 | 0.3 | 0.25 | 0.15 | 0.1 | 0.075 | 0.0625 | 0.05 |
| Carico ammesso dal riduttore max. kg·cm | 1.5 | 2 | 2 | 3 | 3 | 4 | 4 | 4 |
| Rapporto di riduzione | 10 | 25 | 30 | 50 | 75 | 100 | 120 | 150 |
| Numero ingranaggi | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 5 |
| Momento torcente di avvio nominale | 1.2/300 | 2.8/300 | 3.5/300 | 4.0/300 | 4.0/300 | 4.0/300 | 4.0/300 | 4.0/300 |
| Angolo passo | 0.75 | 0.3 | 0.25 | 0.15 | 0.1 | 0.075 | 0.0625 | 0.05 |
| Carico ammesso dal riduttore max. kg·cm | 1.5 | 2 | 2 | 3 | 3 | 4 | 4 | 4 |
