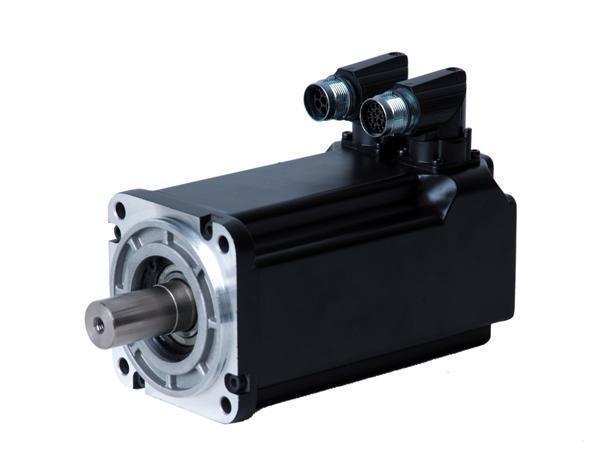

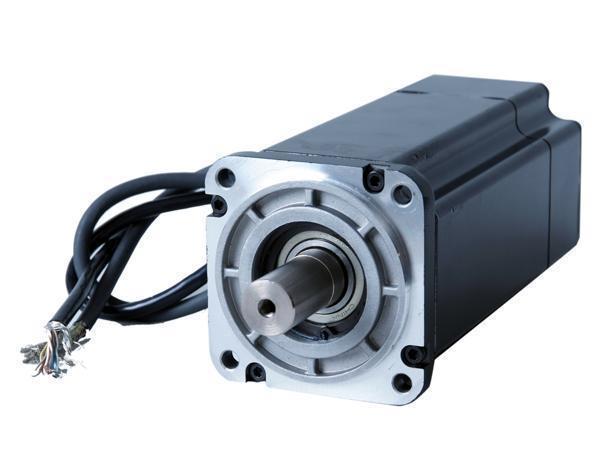

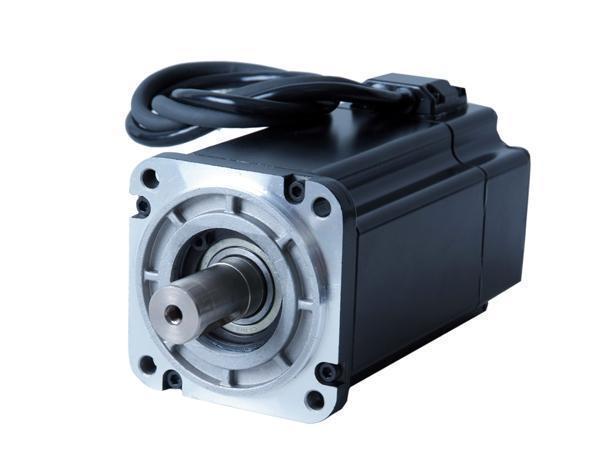

Servomotore AC 80mm
Caratteristiche del Servomotore AC80mm della serie SMH80
1. Questo prodotto è piccolo in dimensioni e leggero in peso. Presenta risposta rapida, elevata velocità, piccola inerzia, stabilità di funzionamento e di coppia.
2. Ha una capacità si sovraccarico di coppia istantanea di 3 volte e anche maggiore.
3. La pulsazione ha velocità basse o elevate è estremamente piccola e il rumore è poco.
4. La classe di protezione del prodotto è IP65, rendendolo adatto ad ambienti difficili.
| Modello | SMH80-753026xxL SMH80-753026xxC SMH80-753026xxM | SMH80-1003026xxL SMH80-1003026xxC SMH80-1003026xxM | |
| Potenza nominalePn (W) | 750 | 1000 | |
| Momento torcente nominale Tn (N·m) | 2.39 | 3.18 | |
| Velocità nominale nn (rpm) | 3000 | 3000 | |
| Corrente nominale In (A) | 3.9 | 6.3 | |
| Tensione di connessione DC UDC (V) | 300 | 300 | |
| Momento torcente max (N·m) | 7.17 | 9.48 | |
| Corrente max. Im (A) | 11.7 | 18.9 | |
| Momento torcente di blocco Ts (N·m) | 2.63 | 3.3 | |
| Corrente di blocco Is (A) | 4.29 | 6.93 | |
| Costante di tensioneKe (V/krpm) | 40 | 34 | |
| Costante di momento torcente Kt | 0.662 | 0.562 | |
| Resistenza in linea RL (Ω) | 1.4 | 0.86 | |
| Induttanza in linea LL (mH) | 7.5 | 4.5 | |
| Costante di tempo elettrico τe (ms) | 5.35 | 5.23 | |
| Costante di tempo meccanico τm (ms) | 0.75 | 0.89 | |
| Momento di inerzia rotoreJ m (kg·cm2) | 1.36 | 1.9 | |
| Numero di poli | 6 | 6 | |
| Tensione max. di aumento du/dt (kV/μs) | 8 | 8 | |
| Classe di isolamento | F | F | |
| Forza radiale max. Fr (N) | 335 | 335 | |
| Forza assiale max.Fa (N) | 167.5 | 167.5 | |
| Peso (Kg) | 3.3 | 3.9 | |
| Ausiliare per riscontro posizione | 2500p/rev encoder incrementale o risolutore (sin-cos) | ||
| Sensore temperatura | NA | ||
| Metodo di raffreddamento | Completamente sigillato, auto raffreddato | ||
| Livello di protezione | IP65, sigillatura albero IP54 | ||
| Condizioni ambientale | Temperatura | -20℃~40℃ | |
| Umidità | Sotto 90%RH (Senza condensazione) | ||
| Ambiente | Tenere lontano da elementi corrosivi, gas infiammabili, oli e polvere | ||
| Altitudine di utilizzo | Max.4000m Oltre 1000m, lapotenzadiminuisce del1.5% ogni 100m | ||
| Condizioni nominali | Montante | Piatto per dissipazione delcalore in alluminio anodizzato255mm×255mm×6mm | |
| Temperatura | Quando la temperatura ambiente è di40℃, la temperatura del corpo è di 60K. | ||
