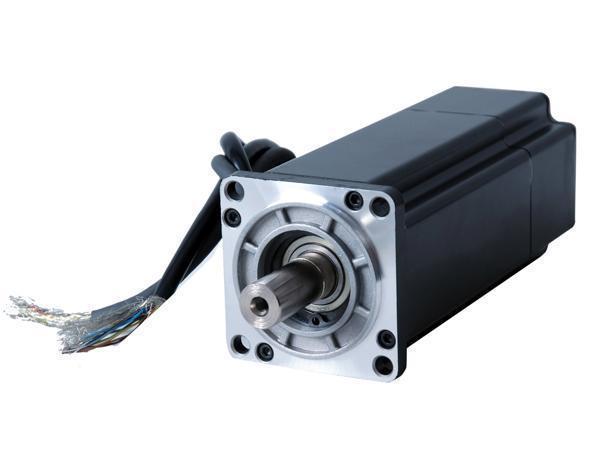

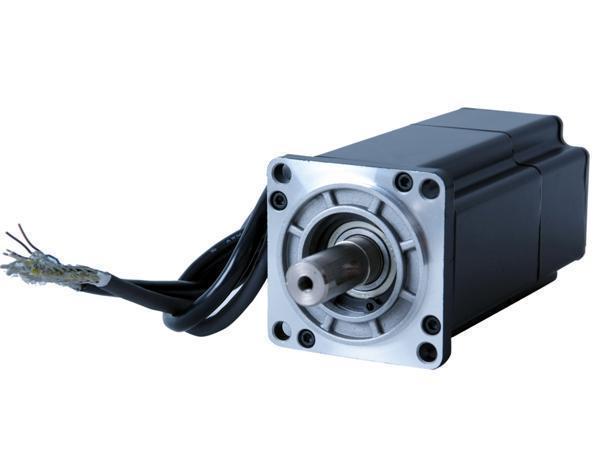

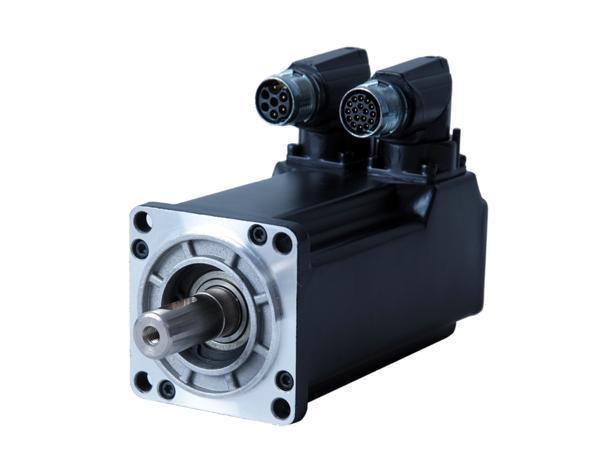

Servomotore AC 60mm
Abbiamo istituito la proprietà intellettuale sopra il Servomotore AC della serie SMH60. Questo prodotto adotta materiali magnetici permanenti rari dalle eccellenti prestazioni e ha molti vantaggi tra cui piccola inerzia, elevata densità di potenza, capacità di carico fortissima, bassa coppia di reazione (ripple), bassa rumorosità, bel aspetto, ecc.
Specifiche| Modello | SMH60-203026xxL SMH60-203026xxC SMH60-203026xxM | SMH60-403026xxL SMH60-403026xxC SMH60-403026xxM | |
| Potenza nominalePn (W) | 200 | 400 | |
| Momento torcente nominale Tn (N·m) | 0.64 | 1.27 | |
| Velocità nominale nn (rpm) | 3000 | 3000 | |
| Corrente nominale In (A) | 1.6 | 3.1 | |
| Tensione di connessione DC UDC (V) | 300 | 300 | |
| Momento torcente max (N·m) | 1.92 | 3.81 | |
| Corrente max. Im (A) | 4.8 | 9.3 | |
| Momento torcente di blocco Ts (N·m) | 0.7 | 1.4 | |
| Corrente di blocco Is (A) | 1.8 | 3.41 | |
| Costante di tensioneKe (V/krpm) | 29 | 29 | |
| Costante di momento torcente Kt | 0.48 | 0.48 | |
| Resistenza in linea RL (Ω) | 8.02 | 3.52 | |
| Induttanza in linea LL (mH) | 16.3 | 7.8 | |
| Costante di tempo elettrico τe (ms) | 2.03 | 2.22 | |
| Costante di tempo meccanico τm (ms) | 2.26 | 1.35 | |
| Momento di inerzia rotore J m (kg·cm2) | 0.375 | 0.51 | |
| Numero di poli | 6 | 6 | |
| Tensione max. di aumento du/dt (kV/μ s) | 8 | 8 | |
| Classe di isolamento | F | F | |
| Forza radiale max. Fr (N) | 180 | 180 | |
| Forza assiale max.Fa (N) | 90 | 90 | |
| Peso (Kg) | 1.3 | 1.8 | |
| Ausiliare per riscontro posizione | 2500p/rev encoder incrementale o risolutore (sin-cos) | ||
| Sensore temperatura | NA | ||
| Metodo di raffreddamento | Completamente sigillato, auto raffreddato | ||
| Livello di protezione | IP65, sigillatura albero IP54 | ||
| Condizioni ambientale | Temperatura | -20℃~40℃ | |
| Umidità | Sotto 90%RH (Senza condensazione) | ||
| Ambiente | Tenere lontano da elementi corrosivi, gas infiammabili, oli e polvere | ||
| Altitudine di utilizzo | Max.4000m Oltre 1000m, lapotenzadiminuisce del1.5% ogni 100m | ||
| Condizioni nominali | Montante | Piatto per dissipazione delcalore in alluminio anodizzato255mm×255mm×6mm | |
| Temperatura | Quando la temperatura ambiente è di 40℃, la temperatura del corpo è di 60K. | ||
Caratteristiche
1. Questo economico Servomotore AC adotta onde sinusoidali trifase e ha ottime caratteristiche di funzionamento a bassa velocità.
2. La classe di isolamento è F ed è presenta anche un protettore di temperatura integrato.
3. Può essere utilizzato un encoder fotoelettrico incrementale o assoluto; il trasformatore rotante è opzionale.
4. La classe di protezione del prodotto è IP65, rendendolo adatto ad ambienti difficili.
5. È possibile un’installazione verticale flessibile.
