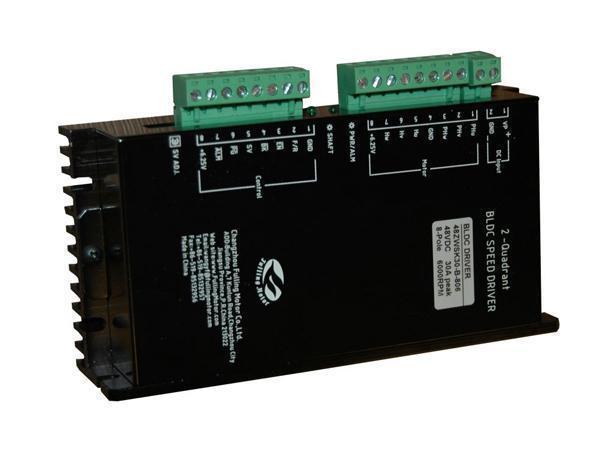

Driver motore DC senza spazzole (brushless) 24-48V 20A/30
24/36/48ZWSK20-B/30-B
Caratteristiche
Funzionamento in due quadranti, regolazione della velocità, controllo rotazione in entrambi i sensi, uscita del segnale di velocità, allarme malfunzionamento
| Modello | 24ZWSK | 36ZWSK | 48ZWSK | |||
| 20-B | 30-B | 20-B | 30-B | 20-B | 30-B | |
| Tensione V DC | 24(30V max.) | 36(45V max.) | 48(56V max.) | |||
| Fase | 3-Fase | |||||
| CorrentemassimaA | 20 | 30 | 20 | 30 | 20 | 30 |
| Corrente continua A | 10 | 15 | 10 | 15 | 10 | 15 |
| Sensori Hall | 3 sensori Hall, 120 gradi. (angolo elettrico), utilizzo a 6.25V | |||||
| Tempo diavviamento s | 0.5-10 | |||||
| Segnali in ingresso | 5V TTL o CMOS (6.25V max.) | |||||
| Velocità max.(SV=4V,SV gain=1) | 1500rpm/3000rpm/6000rpm/12000rpm(Opzionale) | |||||
| Tensione divelocità(SV) Gain | 0-1.0 (Gain=1 quando SV spostata verso destra) | |||||
| Controllo | Controllo velocità circuito chiuso PI | |||||
| Protezione a bassa tensioneV | 16V min. | 26V min. | 36V min. | |||
| Dimensioni | 161.5mm×82mm×45mm | |||||
| Frequenza difrazionamentoKHz | 10 | |||||
| Peso Kg | 0.4 | |||||
| Segnali di controllo: F/R----High=Diretto, Low=Invertito; EN---High=Disattivato, Low=Attivato; BK---Low=Freno motore, High=In uso; SV---Tensione in ingresso0-5V; PG---Velocità impulso in uscita (OC output) 24 impulsi/r a 8 poli; ALM---Allarme in uscita (OC output), Low= Allarme. | ||||||
