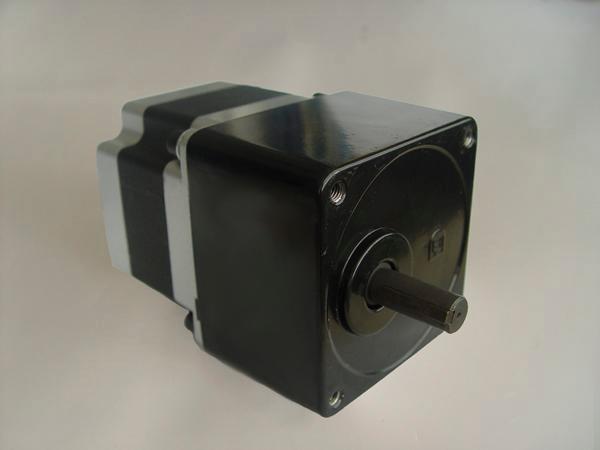

Motore passo-passo ibrido da 57mm con ingranaggio cilindrico da 86mm

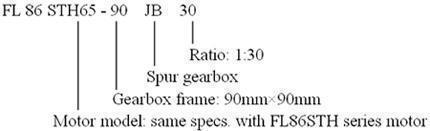

FL86STHJB Gearbox Stepper Motor
Caratteristiche
Bassa velocità, coppia elevata, bassa rumorosità
Applicazioni
Industria tessile: macchine per maglieria rettilinea, macchina da cucire industriale
Industria medica: stampante per fialette parafarmaceutiche
Industria pubblicità: macchina laser, macchina per incisioni
Industria nuove energie: Apparecchi per tracciamento, Macchinari solari
Industria applicazioni civili: macchina del caffè
Industria automazione industriale: centro di lavoro CNC, macchinari a ultrasuoni, avvolgitore, macchinari per stiratura
| Rapporto | 3 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 |
| Peso | 1.3kg | 1.5kg | ||||||||||||||||||
| Numeroingranaggi | 2 | 3 | 4 | |||||||||||||||||
| Momentotorcentenominale | 30N·m | |||||||||||||||||||
| Momentotorcentemassimo | 45N·m | |||||||||||||||||||
| Efficienza | 81% | 73% | 66% | |||||||||||||||||
| Contraccolpomedio senzacarico | 4 gradi. | 3.5 gradi. | 2.5 gradi. | |||||||||||||||||
| Rapporto | 3 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | |
| FL86STH65-90JB | Momento torcente (N·m)(a 1333pps passo intero) | 3.6 | 6 | 7.2 | 9.1 | 10.9 | 12.1 | 15.1 | 18.2 | 19.7 | 21.9 | 27.3 | 32.8 | 39.4 | 39.6 | --- | --- | --- | --- | --- | --- |
| Velocità(pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | 89 | 74 | 67 | 53 | 44 | 37 | 33 | --- | --- | --- | --- | --- | --- | |
| FL86STH80-90JB | Momento torcente (N·m)(a 1333pps passo intero) | 4.8 | 8.1 | 9.7 | 12.1 | 14.6 | 16.2 | 20.2 | 24.3 | 26.2 | 29.2 | 36.5 | 43.8 | --- | --- | --- | --- | --- | --- | --- | --- |
| Velocità(pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | 89 | 74 | 67 | 53 | 44 | --- | --- | --- | --- | --- | --- | --- | --- | |
| FL86STH118-90JB | Momento torcente (N.m)(a 1333pps passo intero) | 9.7 | 16.2 | 19.4 | 24.3 | 29.1 | 32.4 | 40.5 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| Velocità(pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | |
| FL86STH156-90JB | Momento torcente (N·m)(a 1333pps passo intero) | 12.1 | 20.2 | 24.3 | 30.3 | 36.4 | 40.5 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| Velocità(pps) | 444 | 266 | 222 | 177 | 148 | 133 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | |
